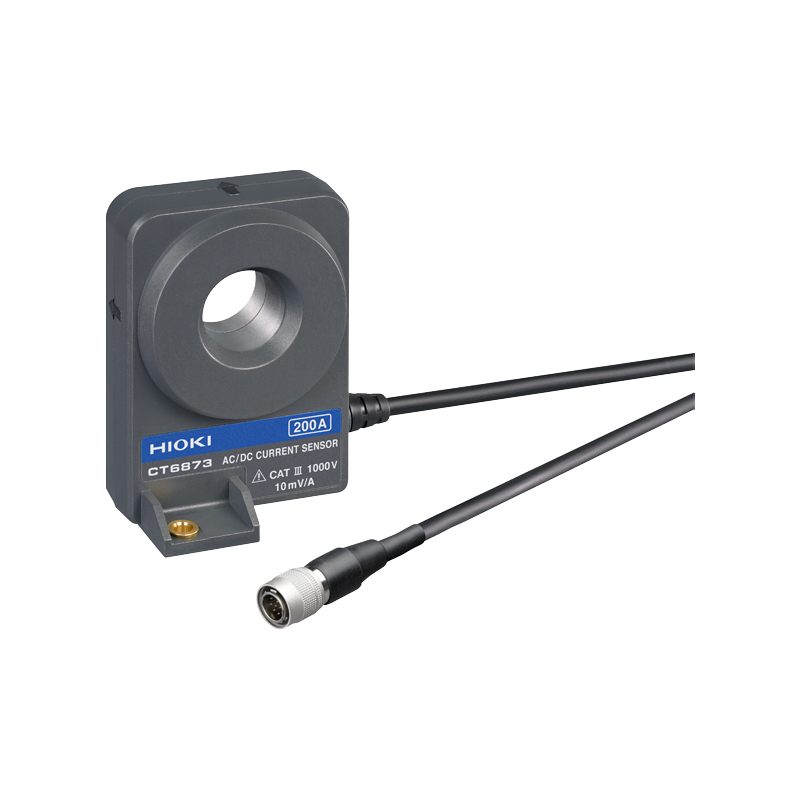

CT6873/CT6873-01 AC/DC電流傳感器 概述
200A額定的低電流型號，兼顧寬頻帶與高精度
● 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°
● 頻帶DC?10 MHz，頻率特性良好
● EV, HEV等電動汽車電流測量的最佳拍檔
● 可在?40℃?＋85℃的環境下使用，適用于汽車測量
● 適用于光伏發電或燃料電池評估等，不論是電池充放電還是逆變器的輸出端皆可測量
● 可通過示波器/存儲記錄儀等進行波形監測（與傳感器單元一起使用）
支持電流測量發展的技術
高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
●磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。
寬頻帶
額定200 A的閉口型傳感器具備高級別的頻帶DC ～ 10 MHz。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
●電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M(fèi)力的發揮電流傳感器的性能。
功率分析儀PW8001可自動識別電流傳感器的信息
電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。
CT6873/CT6873-01 AC/DC電流傳感器 技術參數
額定電流 | AC/DC 200A |
最大輸入電流 | 在降額范圍內, 最大到±420 A peak（設計值, 40℃以下且20 ms以內） |
頻率特性 | 振幅: DC?10 MHz |
線性 | ±2 ppm Typical (23℃) |
偏移電壓 | ±5 ppm Typical (23℃, 無輸入) |
基本精度 | DC (±0.03% rdg. ±0.002% f.s. ,無相位規定) |
輸出電壓率 | 10 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓 |
對地最大額定電壓 | 1000 V CAT III |
可測導體直徑 | φ 24 mm以下 |
使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無結露) |
電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
最大額定功率 | 6 VA以下 (測量200 A/55 Hz, 電源為±12 V時) |
體積及重量 | 70 W × 100 H × 53 D mm, CT6873: 370 g, 線長 3 m, CT6873-01: 690 g, 線長 10 m |
附件 | 使用說明書 ×1,號碼管 ×6, 使用注意事項 ×1 |
