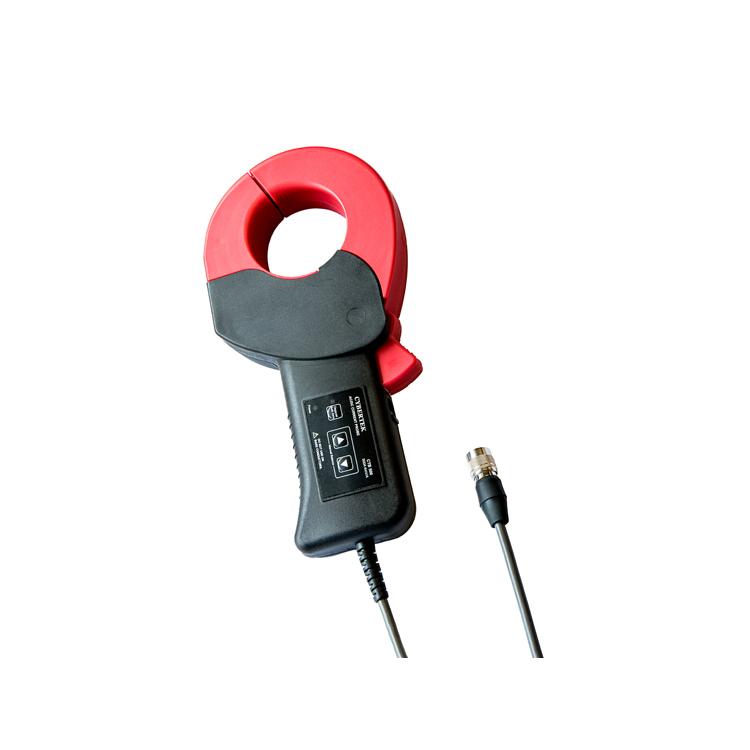

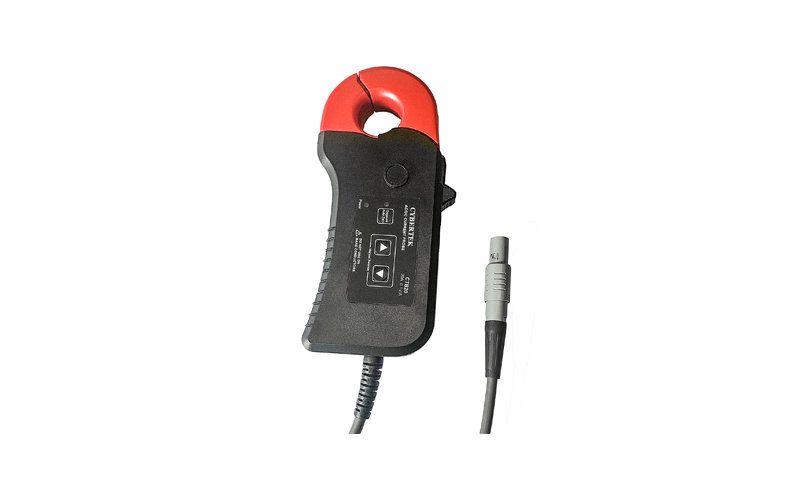

知用高精度電流探頭CTB20 (20A/1MHz)
CTB系列電流探頭是一款能夠同時測量直流和交流的電流探頭。是用于AC/DC電流的可打開/關閉的夾鉗型電流傳感器。其特點包括：高精度，典型值0.3%；良好的頻率特性和溫度特性；高帶寬。該產品需要配合CTB104(四通道傳感器單元)使用，主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。
產品特性
帶寬 1MHz
電流傳輸比 0.1V/A
產品規格
? f.s.顯示值或刻度長度(表示額定初級電流量程)
? rdg.讀取值(表示當前正在測量的值以及測量儀器當前指示的值)
? 輸入正選波﹑導體中心位置﹑CTB104組合﹑不包括各種影響
? 輸入電阻為1MΩ以上的測量儀器
? 測量前請正確消磁調零
型號 | CTB20 |
額定電流 | AC/DC 20A |
帶寬 | 1MHz |
電流傳輸比 | 0.1V/A |

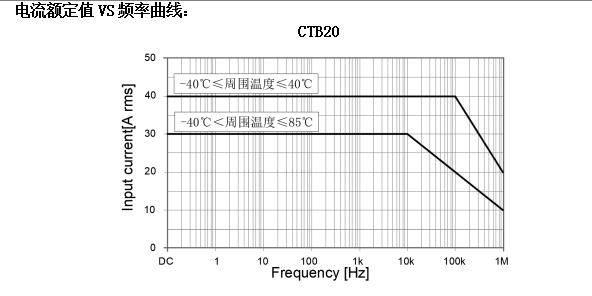

輸入電流 | 參考 電流額定值VS頻率曲線 |
精度 | 參考 精度列表說明 |
使用溫濕度范圍 | -40℃~85℃,80% RH以下（沒有結露） |
保證精度范圍 | 0℃~40℃,80% RH以下 |
溫漂系數 | -40℃~0℃﹑40℃~85℃ 幅度靈敏度：±0.02% rdg./℃以下 偏置電壓：≤±0.01% f.s./℃ |
可測量導體直徑 | Φ20 mm以下 |
導體位置影響 | ±0.1%rdg.以下 (20A輸入，DC-100Hz，使用外徑為5mm的線材情況) |
電源電壓 | ±12V |
電源容量 | ±200mA以下(20A/45Hz測量，±12V供電 |
精度列表說明：CTB20
頻率 | 振幅 | 相位 |
DC | ±0.3% rdg. ±0.05% f.s. | - |
DC | ±0.3% rdg. ±0.01% f.s. | ±0.1deg. |
100Hz | ±0.3% rdg. ±0.02% f.s. | ±0.2deg. |
500Hz | ±0.5% rdg. ±0.02% f.s. | ±0.5deg. |
1kHz | ±1.0% rdg. ±0.02% f.s. | ±1.0deg. |
5kHz | ±1.5% rdg. ±0.02% f.s. | ±1.5deg. |
10kHz | ±2.0% rdg. ±0.02% f.s. | ±(0.5+0.1×f kHz)deg. |
50kHz | ±5.0% rdg. ±0.05% f.s. | |
100kHz | ±10% rdg. ±0.05% f.s. | |
300kHz | ±15% rdg. ±0.05% f.s. | - |
500kHz | ±30% rdg. ±0.05% f.s. | - |
