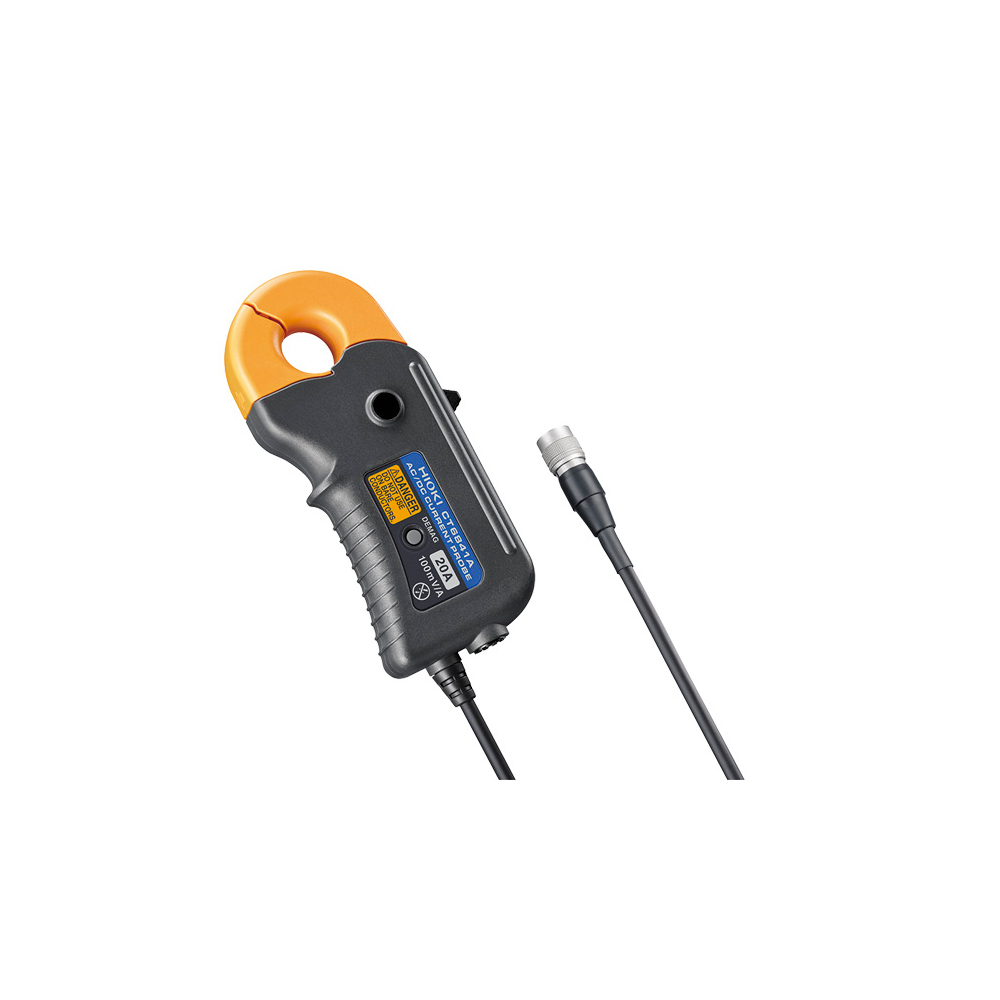

CT6841A AC/DC電流探頭 概述
開口型、高精度電流測量
● 額定電流AC/DC 20 A
● 測量精度（振幅）±0.25%(DC)，±0.21%（50/60 Hz）
● 測量精度（相位）±0.1°（50/60 Hz）
● 頻率范圍DC～2 MHz
● 使用溫度范圍-40℃～85℃，支持各種測試環境
● 可單手操作的開口型
● 由測量?jī)x器供電，無需傳感器電源（連接HIOKI功率分析儀或存儲記錄儀時）
● 適用于EV逆變器評估和PV發電PCS評估
CT6841A AC/DC電流探頭 技術參數
額定電流 | AC/DC 20 A |
頻率特性 | DC?2 MHz |
可測導體直徑 | φ20 mm以下 |
最大輸入電流 | ±60 Apeak（40°C以下且20ms以內） |
輸出電壓 | 100 mV/A |
輸出電阻 | 50 Ω ± 10 Ω |
測量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02% |
線性誤差 | ±20 ppm Typical |
共模電壓抑制比(CMRR) | DC-1 kHz：140 dB以上 |
自動相位補償功能 | 連接到PW8001時自動執行相位補償 |
使用溫濕度范圍 | -40°C～85°C，80%RH以下（未結露） |
適用標準 | 安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 |
耐壓 | AC 4,260 V |
電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
額定電源電壓 | ±11 V～±15 V |
最大額定功率 | 5VA以下（20 A/55 Hz，±12 V電源） |
體積及重量 | 153(W) ×67(H) ×25(D), 370 g |
線長 | 3 m |
附件 | ?標記帶（×6） |
