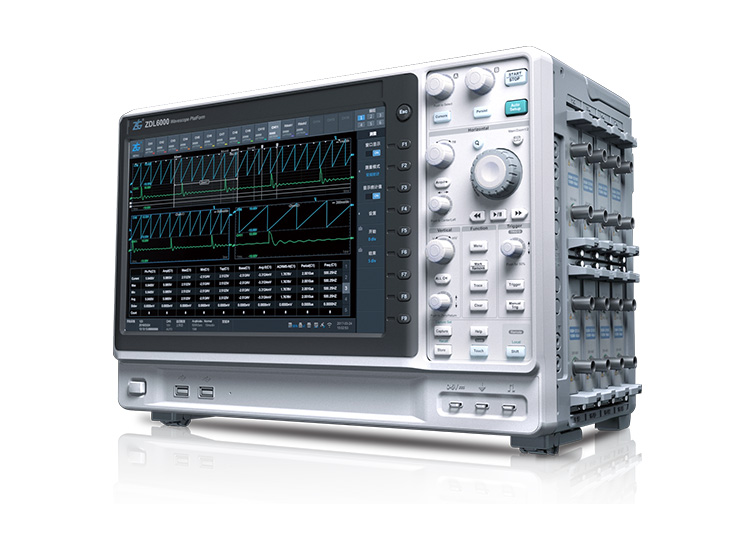

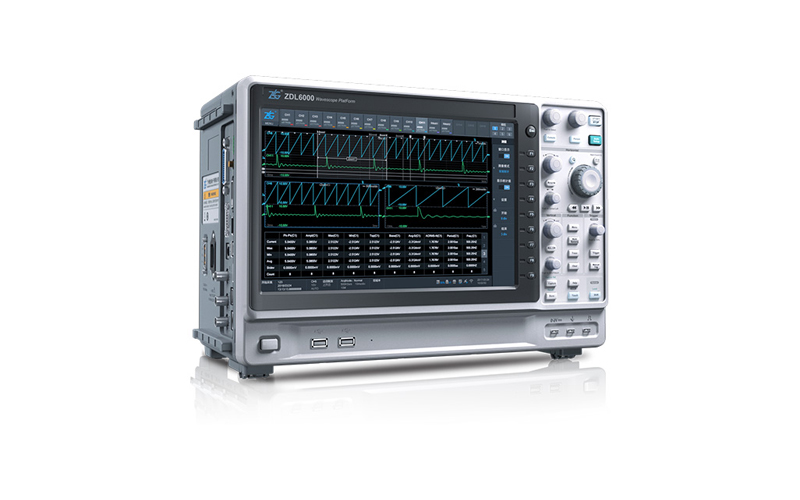

ZDL6000示波記錄儀定制屬于你自己的測試平臺計量級板卡精度只有足夠高的測試精度，才能滿足復雜場景下的測試要求。ZDL6000的示波板卡測量精度最高可達0.3%，非常適用于SiC、GaN等新材料電力電子器件的精確測量，同時可以作為標準實驗室的計量檢測依據。輸入通道之間全隔離測量每臺示波記錄儀標配8個板卡卡槽，各輸入通道之間
咨詢電話：400-838-1718

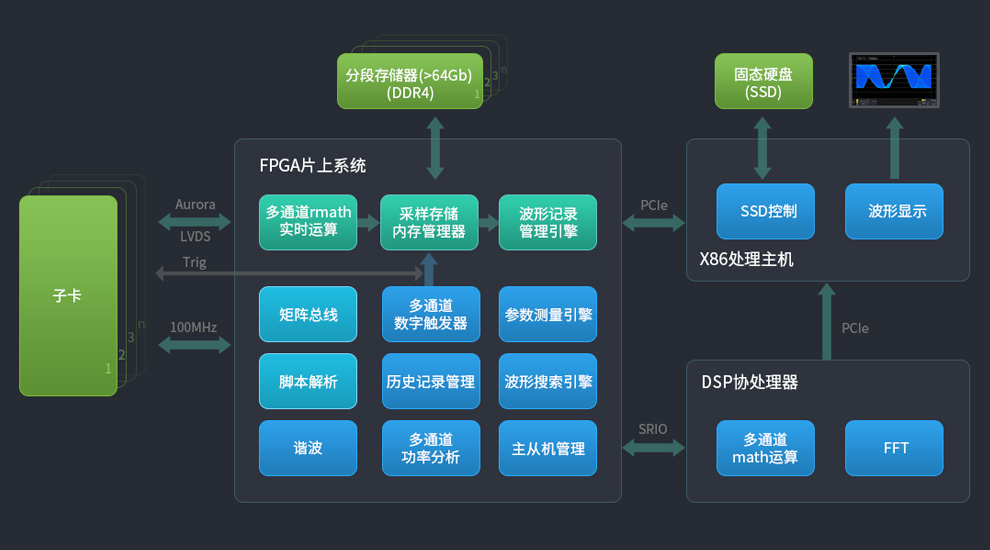

計量級板卡精度
只有足夠高的測試精度，才能滿足復雜場景下的測試要求。ZDL6000的示波板卡測量精度最高可達0.3%，非常適用于SiC、GaN等新材料電力電子器件的精確測量，同時可以作為標準實驗室的計量檢測依據。

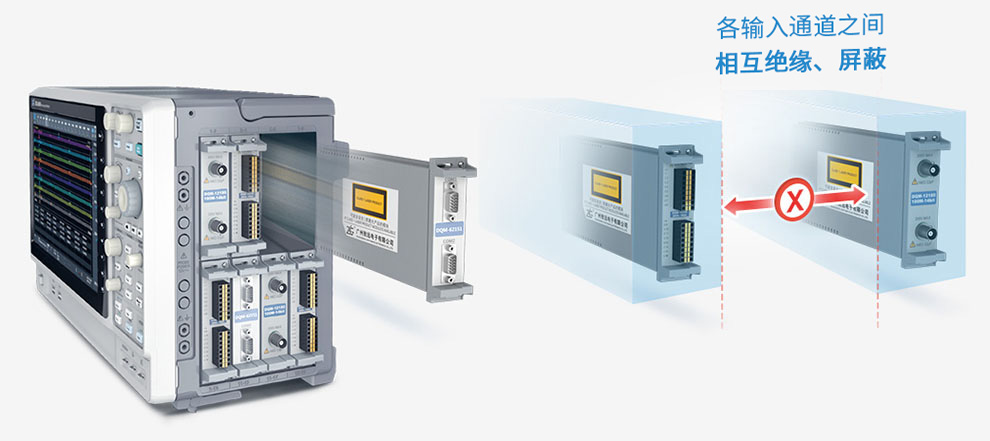

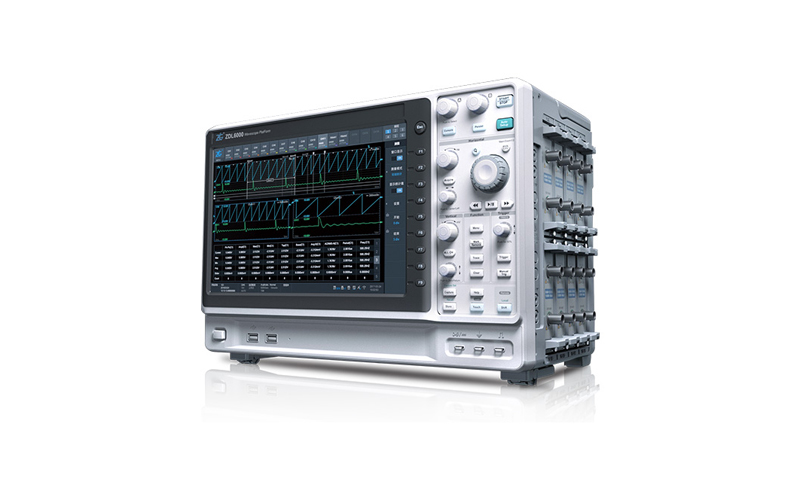

輸入通道之間全隔離測量
每臺示波記錄儀標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，盡可能地確保在強干擾、多參考電壓等復雜環境下的精確測試。

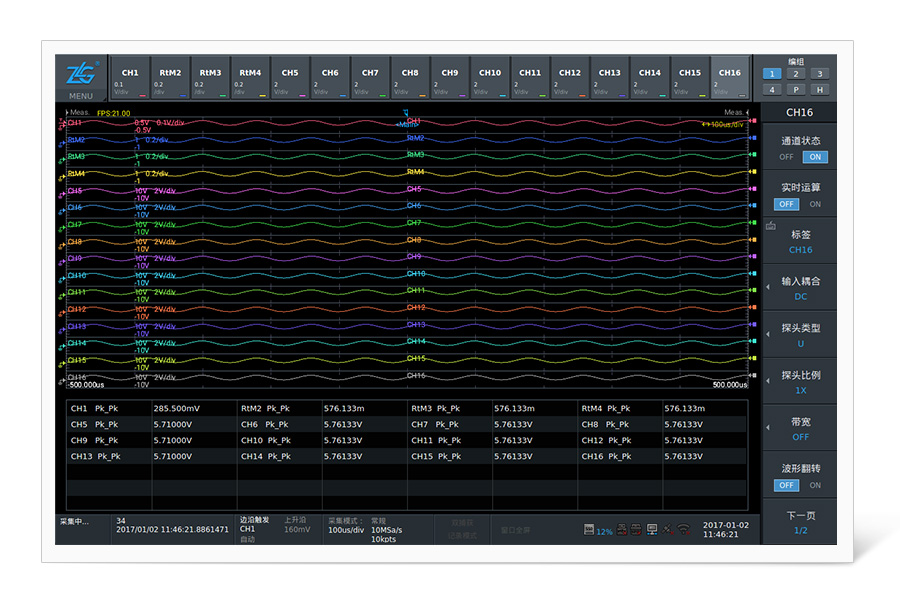

多種信號自由搭配
示波記錄儀可以提供電壓、電流、CAN、溫度…等多種輸入板卡，通道最多可達128CH。用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。

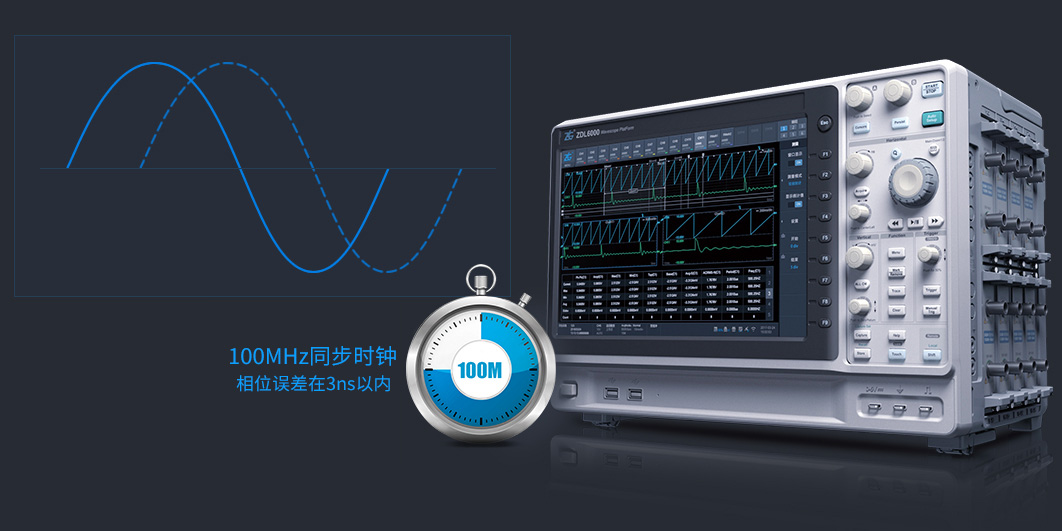

所有通道同步測試
示波記錄儀內部設有高穩定性溫度補償?shù)?00MHz同步時鐘，避免了溫度帶來時鐘漂移所引入的測量誤差。同時也保證了每一個通道ADC的采樣相位同步，減少了測量時通道間相位角所引入的誤差，誤差在3ns以內，保證所有通道信號同步測試。

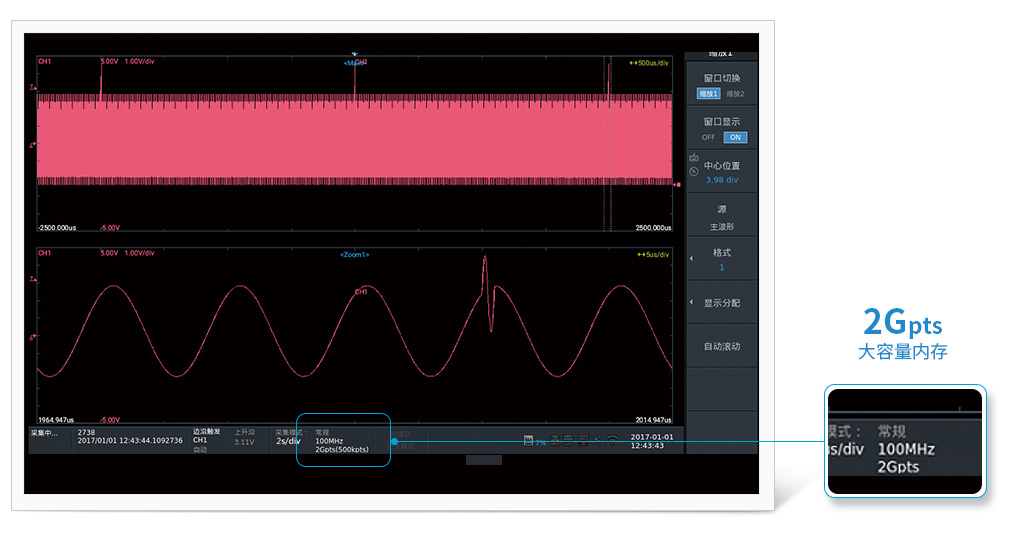

2Gpts大容量內存波形存儲
在示波模式下，實時波形存儲深度高達2Gpts，配合最高可達100MS/s采樣率的板卡，非常適合長時間的波形采集。如果8個卡槽全部選配，可輕松實現16通道隔離示波器功能。

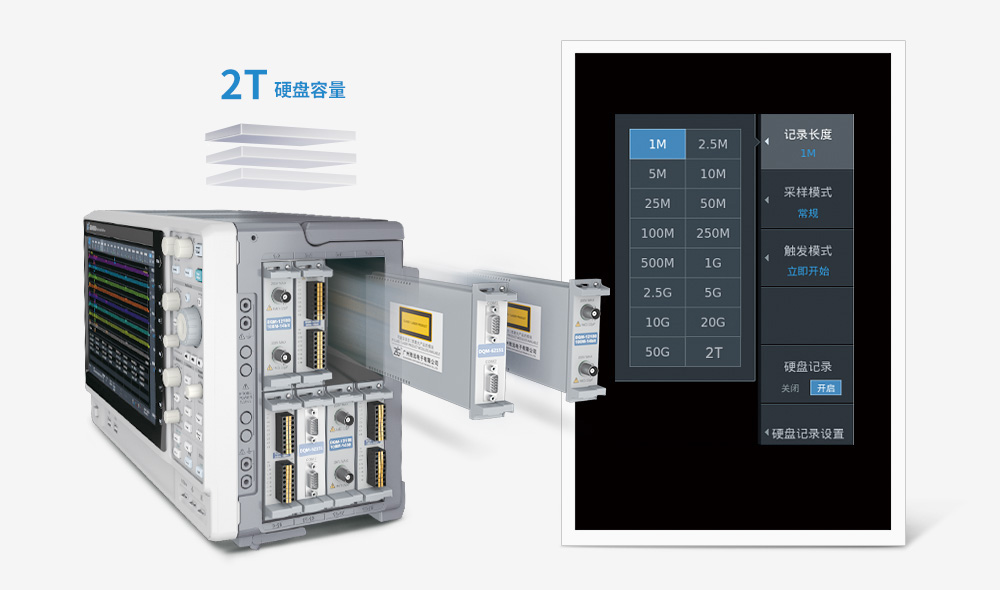

最高2T固態硬盤存儲
在記錄模式下，示波記錄儀最高可選配2T固態硬盤實時存儲，實時記錄采樣率可達1MSa/s，用作測量平臺時，耐久性測試的數據記錄時間可長達500天。

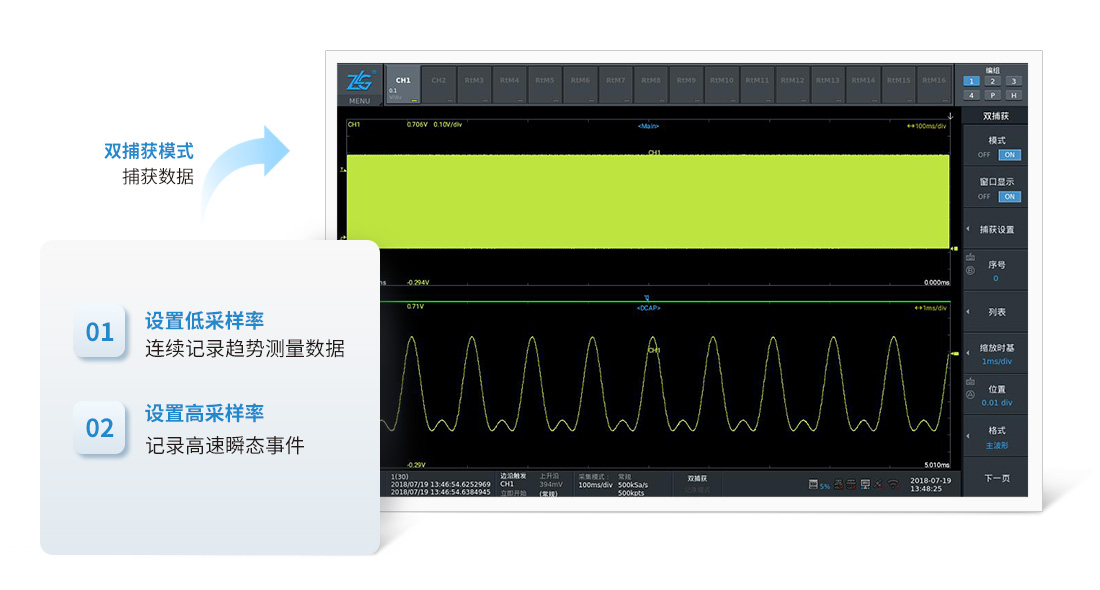

雙捕獲模式（后續上線）
長時間的趨勢數據通常采用低采樣率采集趨勢數據，但突發的高度瞬態異常信號需要采用高采樣率捕捉。通過雙捕獲功能，可以同時設置兩個不同的采樣率來滿足數據捕獲要求。在波形處于正常狀態時，保持低采樣率記錄波形變化趨勢，一旦波形滿足觸發條件，示波記錄儀將立即切換到最高100MS/s的速度記錄高速瞬態事件。
| 型號 | DQM-12180 | DQM-12270 | DQM-16250 |
|---|---|---|---|
| 輸入通道 | 2 通道 | 2 通道 | 16通道 |
| 最大采樣率 | 100MS/s | 20MS/s | 200kS/s 同步采樣 |
| 帶寬 | DC~20MHz | DC~5MHz | DC~15kHz |
| 分辨率 | 14-bit | 14-bit | 16-bit |
| 電壓垂直檔位 | 10mV/div~20V/div | 10mV/div~20V/div | 500mV/div~5V/div 1、2、5步進 |
| 最大允許直接輸入電壓 | 42V（DC+AC峰值） 1000V（DC+AC峰值，使用探頭） | 42V（DC+AC峰值） | 50V（DC+AC峰值） |
| 垂直軸直流精度 | ±（0.3% of 10div） | ±（0.3% of 10div） | ±（0.05% of 10div） |
| 帶寬限制 | off，2MHz | off，2MHz | 10KHz |
| 輸入阻抗 | 1MΩ，約22pF | 1MΩ，約22pF | 1MΩ |
| 型號 | DQM-62151 |
|---|---|
| 通道數目 | 2 通道 |
| 電氣隔離 | 隔離 |
| 數字量輸入/輸出 | 2路DI/2路DO |
| 接口 | DB-9 公頭 |
| CAN 物理層協議 | CAN 2.0A/B |
| 終端電阻 | 120Ω，繼電器選擇 |
| 高速CAN 波特率 | 25kbit/s~1Mbit/s |
| 自定義波特率 | 25kbit/s~1Mbit/s |
| 隔離耐壓 | 1500Vrms |
| 解析功能 | 支持報文查看、支持DBC文件導入和解析、支持can報文統計分析 |
| 型號 | DQM-36413 |
|---|---|
| 輸入接口 | 彈簧型端子 |
| 輸入類型 | DC電壓、TC熱耦合 |
| 輸入通道 | 16通道 |
| 最大帶寬 | 1200Hz（100ms更新周期） |
| 電壓基本精度 | 0.05% |
| 熱電偶 | K、E、J、T、N、R、S、B |
| 采樣率 | 100ms、200ms、500ms、1s、3s |
| 分辨率 | 32bit |
| 最大允許直接輸入電壓 | 50V（DC+AC峰值） |
| 耐電壓 | 輸入端子與內部電路之前3000V AC，1分鐘 |
| 絕緣電阻 | 輸入端子與內部電路之間500V DC、20MΩ或以上 |
| 電壓探頭 | ||||
|---|---|---|---|---|
| 名稱 | 型號 | 接口 | 描述 | 圖片 |
| 致遠電子無源探頭 | ZP1025SA | BNC | 帶寬：DC，250MHz 電壓：X1 150VAC 、X10 300VAC CATII 變比：10:1、1:1 |  |
| 致遠電子無源探頭 | ZP1050 | BNC | 帶寬：DC，500MHz 電壓：300Vrms CATII 變比：10:1 |  |
| MC無源探頭 | 68.9871-12028 | BNC | 帶寬：DC，250MHz 上升時間：1.2ns 電壓：1000VAC CATII 變比：10:1 |  |
