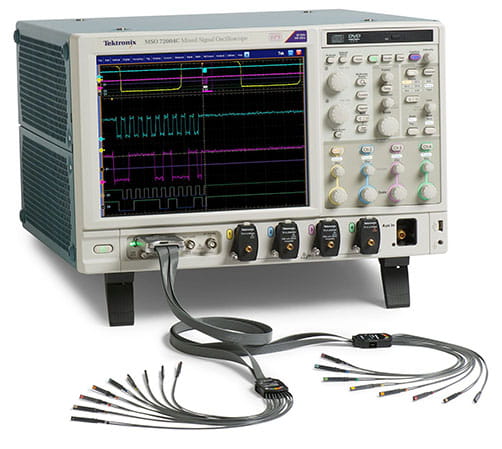

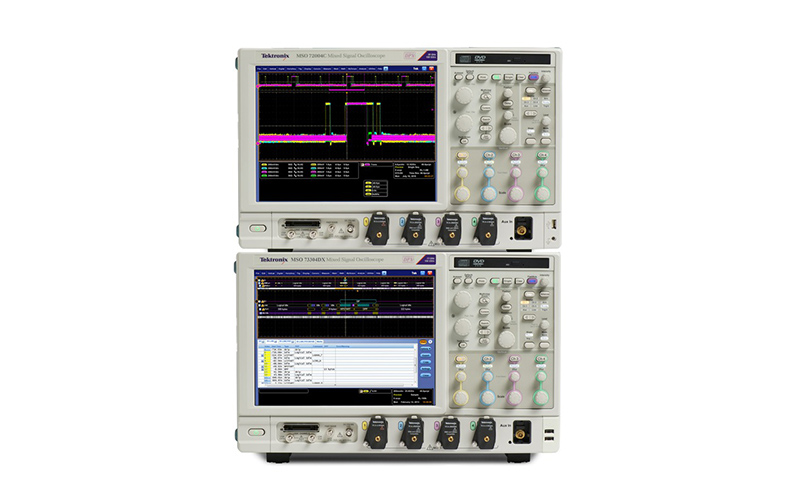

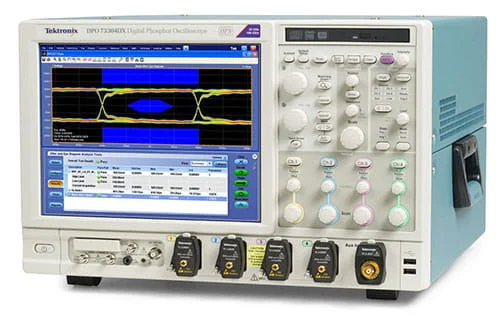

美國泰克 MSO/DPO70000 數字和混合信號示波器

查看您的真實信號業界領先的信號保真度、最低噪聲和最高有效位數 (ENOB)，讓您自信查看真實信號并對其進行精確測量。 高信噪比和內部低噪音本底，讓您可以執行精確的設計檢定。特點帶寬增強功能可以消除探頭端部的頻率響應不完整低抖動噪音本底和高垂直精度，為測量提供了更多的余量各種探頭簡化了復雜的測量設置并保持了信

咨詢電話：400-838-1718


查看您的真實信號

業界領先的信號保真度、最低噪聲和最高有效位數 (ENOB)，讓您自信查看真實信號并對其進行精確測量。 高信噪比和內部低噪音本底，讓您可以執行精確的設計檢定。


特點

  • 帶寬增強功能可以消除探頭端部的頻率響應不完整

  • 低抖動噪音本底和高垂直精度，為測量提供了更多的余量

  • 各種探頭簡化了復雜的測量設置并保持了信號完整性

  • 使用經過校準的光探頭在一個屏幕上比較光信號和電氣信號時序

縮短調試時間

從第一次開機一直到操作檢查，MSO/DPO70000 系列可提供快速查找問題所需的功能。 業界領先的波形捕獲速率和 Pinpoint? 觸發可讓您高效追蹤和捕獲間歇性故障。


特點

  • FastAcq 追蹤不斷變化的信號，顯示真實的系統行為，包括難檢故障

  • 利用并行/串行總線解碼/觸發，快速查找無效狀態或總線序列

  • iCapture? 無需更改連接即可輕松驗證數字信號的模擬特征

  • 可視觸發可節省捕獲和人工搜索采集數據以查找關鍵事件和完成調試的時間


可讓您追蹤信號的測量和分析工具

應用支持包可提供驗證和證明您的最新設計所需的自動一致性測試、富有洞察力的調試工具和廣泛的信號連接選項。


特點

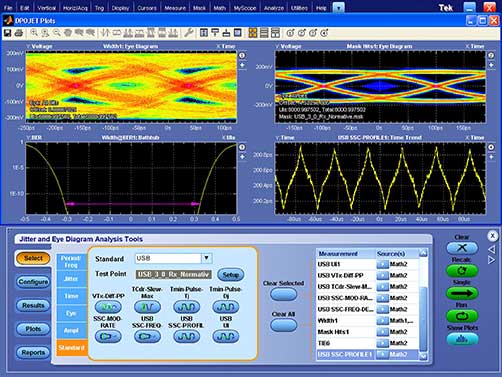

  • DPOJET：最全面靈活的測量工具

  • SDLA：最強大全面的工具，用于分析和補償串行數據鏈路中的信號影響

  • 最廣泛的標準支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太網

  • 功能強大的調試工具可迅速發現/解決設計挑戰

  • 光測量，例如消光比 (ER)、平均光功率 (AOP)、光調制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探頭

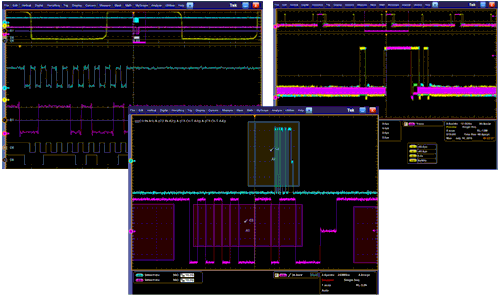

模擬/數字設計和調試

調試下一代設計時，您需要快速查找和分析廣泛的混合信號問題，從信號完整性問題（如串?dāng)_或抖動）到總線故障（如建立時間和保持時間違例或丟包）。 這就是您需要具有功能強大的工具和可靠性能的示波器的時候了。 工作臺上有 MSO/DPO70000 時，您將能確保按時完成工作。


特點

  • 輕松查看輸入信號的模擬特征，使用 iCapture? 在 4 條模擬通道和 16 條邏輯通道上驗證系統定時

  • 在時間量程上分析系統操作，您需要在所有通道上都安裝深度存儲器

  • 使用全套觸發、解碼和測量工具，快速查找并解決問題

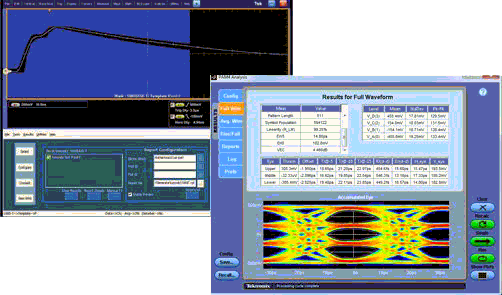

數據通信

如今的數據通信網絡在不斷發展，并且建立在許多不同的標準之上。 MSO/DPO70000 提供全面的集成工具系列用于以太網設備物理層的驗證，還可用于從 10BASE-T 直到 40/100GB 基于以太網系統的調試。 MSO/DPO70000 還提供適用于其他數據通信標準的高級一致性和調試工具。


特點

  • 特定標準的自動一致性測試和調試工具

  • 廣泛的抖動分析和調試工具集

  • 檢定 PAM4 和 NRZ 信號

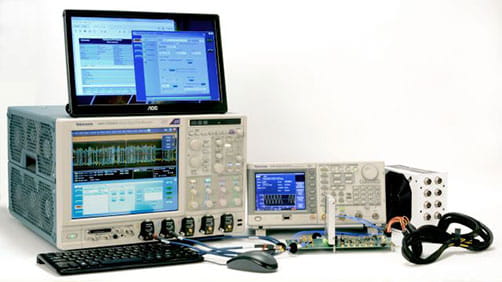

高速串行通信

下一代數字接口標準會突破如今的一致性和調試工具的極限。MSO/DPO70000 系列的自動測量套件可加快 PHY 驗證周期，并保證一致性。當一致性測量未通過時，可使用協議解碼、可視化觸發等強大工具來縮短調試時間。在串?dāng)_或其他多通道噪聲耦合中確定抖動和噪聲。


特點

  • 加快 PCIe、SATA 或 SAS 設計的分析、驗證和預一致性測試

  • 測試 SuperSpeed USB 3.1 Type-C 設計時快速查找問題的根本原因

  • 減少 DisplayPort 一致性測試和 HDMI 物理層驗證的時間

  • SDLA 與 DPOJET 提供計算機、通信和內存總線的全面模擬和測量

high-speed-serial-communications (1).jpg

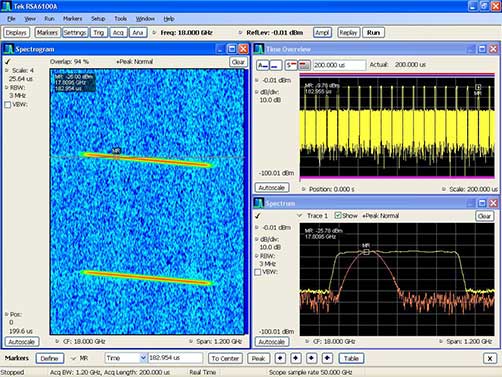

雷達和射頻

配有 SignalVu 矢量信號分析軟件的 MSO/DPO70000 系列可為您提供所需的分析功能，讓您滿懷信心地克服最具有挑戰性的射頻、無線和微波設計問題。您可以使用泰克實時頻譜分析儀上使用的工具分析達 70GHz 的信號。


特點

  • 輕松檢驗寬帶雷達、高數據速率衛星鏈路、WLAN 802.11、WiGig 802.11 或跳頻無線電設計

  • 同時測量頻率、時間、相位、調制域

  • 支持寬帶雷達、高數據速率衛星鏈路、IEEE 802.11 a/b/g/j/p/n/ac (WiFi)、IEEE802.11ad/ay (WiGig)、Zigbee 和藍牙的應用優化軟件選項

高級研究

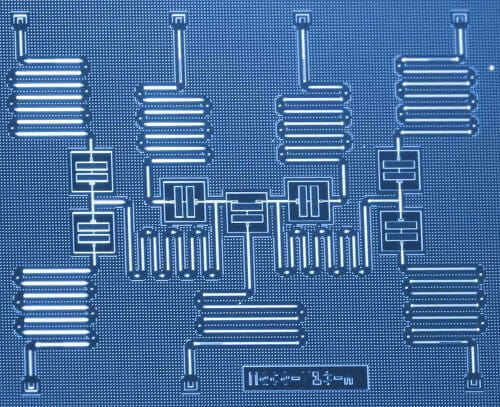

深入了解代表基本粒子世界的瞬態和亞原子事件。了解我們?nèi)绾螠y量世界上第一臺真正的量子計算機。了解當今的高級研究人員如何深刻地改變我們的生活方式。


特點

  • 量子研究

  • 轉動光譜

  • 光子多普勒測速儀 (PDV)






DPO70404

MSO70404C

DPO70604C

MSO70604C

DPO70804C

MSO70804C

DPO71254C

MSO71254C

DPO71604C

MSO71604C

DPO72004C

MSO72004C

DPO72304DX

MSO72304DX

DPO72504DX

MSO72504DX

DPO73304DX

MSO73304DX

模擬通道4 4 4 4 4 4 4 4 4
數字通道（僅 MSO70000 系列）16 16 16 16 16 16 16 16 16
模擬帶寬（用戶可以選擇 DSP 增強功能） (–3 dB)4 GHz6 GHz8 GHz12.5 GHz16 GHz20 GHz23 GHz（2 通道）23 GHz（4 通道）25 GHz（2 通道）23 GHz（4 通道）33 GHz（2 通道）23 GHz（4 通道）
硬件模擬帶寬 (-3 dB)4 GHz6 GHz8 GHz12.5 GHz16 GHz（典型值）16 GHz（典型值）23 GHz25 GHz33 GHz
上升時間（典型值）10% ~ 90%：98 ps
20% ~ 80%：68 ps		10% ~ 90%：65 ps
20% ~ 80%：45 ps		10% ~ 90%：49 ps
20% ~ 80%：34 ps		10% ~ 90%：32 ps
20% ~ 80%：22 ps		10% ~ 90%：24.5 ps
20% ~ 80%：17 ps		10% ~ 90%：18 ps
20% ~ 80%：14 ps		10% ~ 90%：17 ps
20% ~ 80%：13 ps		10% ~ 90%：16 ps
20% ~ 80%：12 ps		10% ~ 90%：13 ps
20% ~ 80%：9 ps
采樣率（1、2 通道）（在通過 iCapture? 模擬復用器發送至模擬通道的數字通道上，最大采樣率為 50 GS/s)25 GS/s25 GS/s25 GS/s100 GS/s100 GS/s100 GS/s100 GS/s100 GS/s100 GS/s
采樣率（3、4 個通道）25 GS/s25 GS/s25 GS/s50 GS/s50 GS/s50 GS/s50 GS/s50 GS/s50 GS/s
采樣率（ET/IT 模式）5 TS/s5 TS/s5 TS/s10 TS/s10 TS/s10 TS/s10 TS/s10 TS/s10 TS/s
記錄長度，點（每條通道，標配）31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）		31.25 M
62.5 M（MSO70000 系列）
記錄長度(每條通道, 選項5XL, DPO70000系列)62.5 M62.5 M62.5 M62.5 M62.5 M62.5 M62.5 M62.5 M62.5 M
