深圳市樂買宜電子有限公司

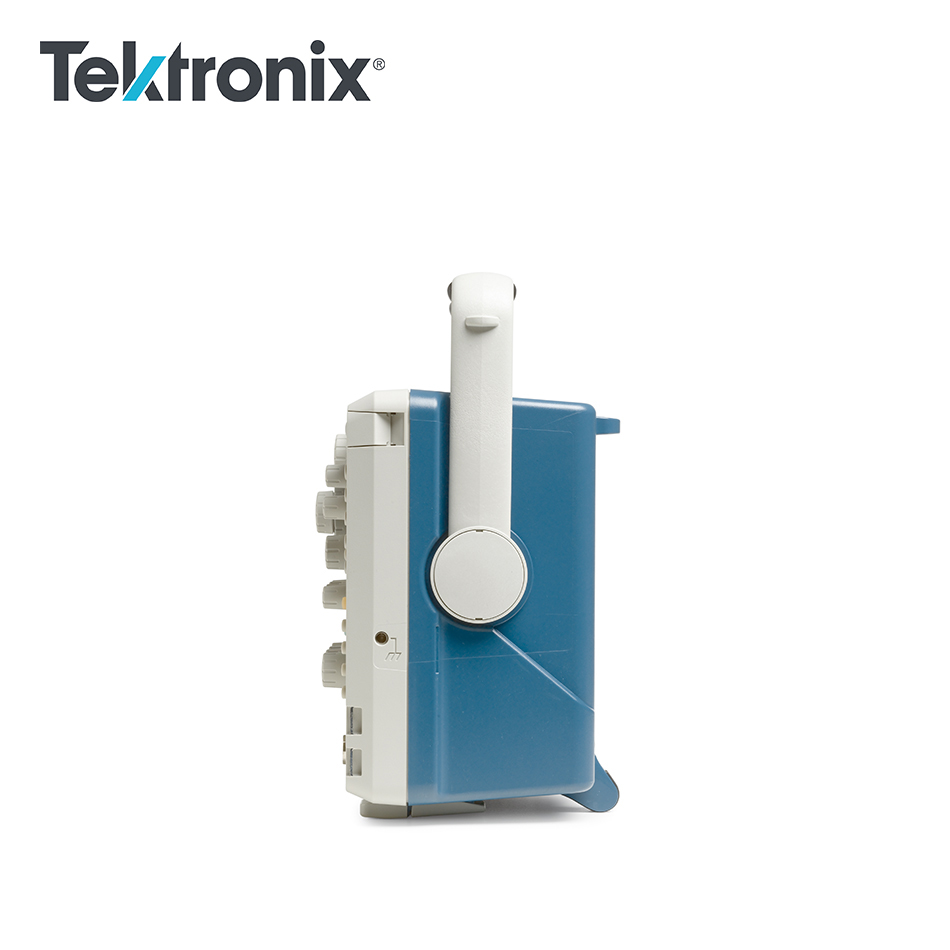

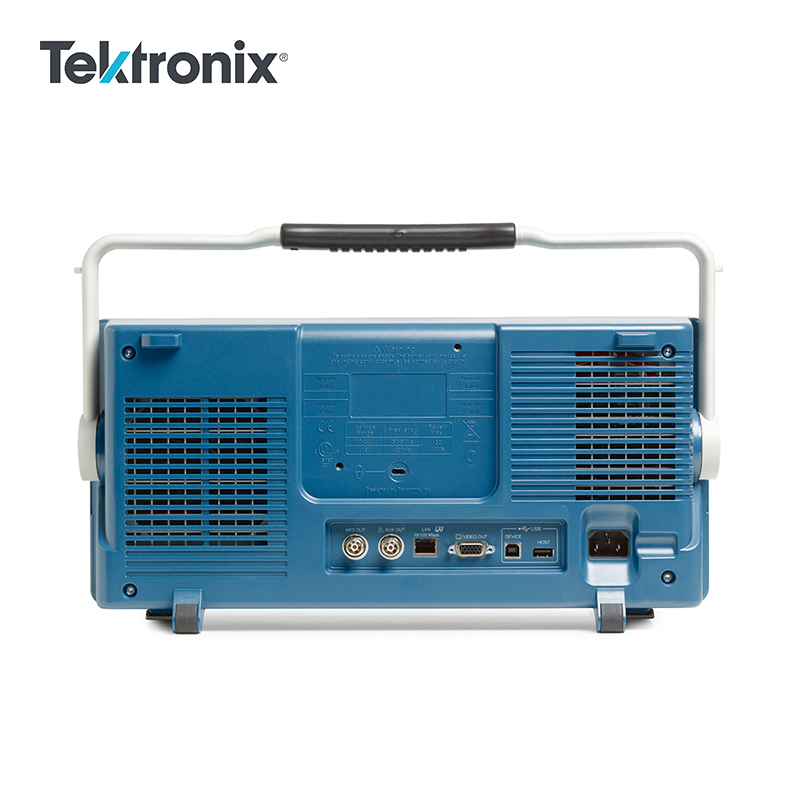

美國泰克 MDO3000系列 混合域示波器

不止是功能強大的示波器當今工程領域的主流是多核處理器、串行總線和無線接口。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要

咨詢電話：400-838-1718

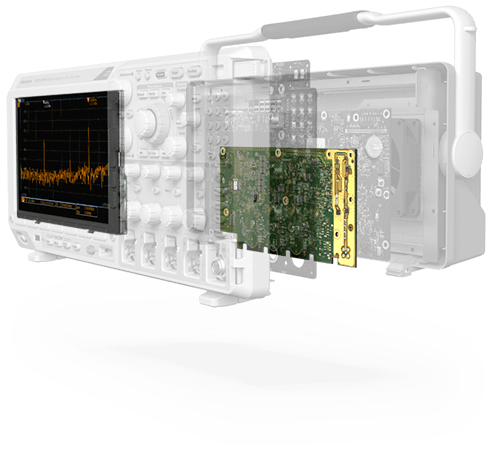

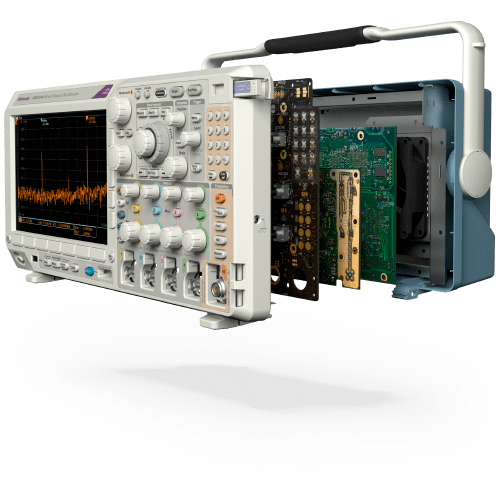

不止是功能強大的示波器

當今工程領域的主流是多核處理器、串行總線和無線接口。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要求。


特點

  • 采用 125 種觸發組合的獲獎示波器

  • 通過 Wave Inspector? 控件達到 10 M 點記錄長度

  • 標配基本頻譜分析儀

  • 根據測試需求添加儀器和功能

準確測量很重要

簡單來說，MDO3000 系列示波器旨在實現業內最準確的測量。 在其他許多儀器僅提供低分辨率顯示數據時，MDO3000 測量實際采集數據，可以無比通暢地查看您的設計。 事實上，我們對于 MDO3000 提供的技術規格非常自信，讓您在測量時擁有十足把握。 畢竟，測量精度影響設計完整性。 為什么要采用不夠準確的設備？

tek00010_502_377 (1).jpg

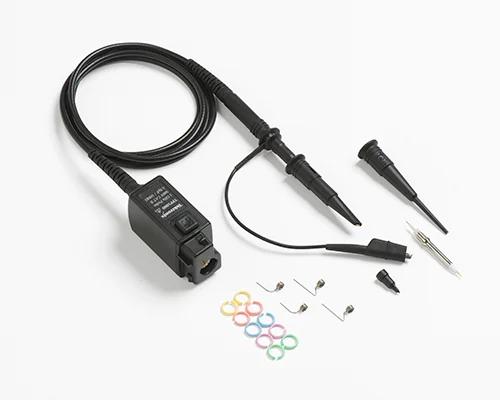

性價比最高的探頭：免費提供

作為測量信號路徑中的關鍵元件，探頭不容忽視。 在購買 MDO3000 時，您將免費獲得業內最佳的探頭。 由于擁有業內最佳的負載 (3.9 pF) 和可匹配您示波器的高帶寬，TPP 系列探頭將是您日常使用的隨身探頭。


特點

  • TPP 系列探頭為標配，每條模擬通道一只

  • 3.9 pF 的業內優異電容性能探頭

  • 250 MHz、500 MHz 或 1 GHz 探頭帶寬，可滿足示波器的帶寬

不是 RF 專家也可以輕松完成無線測量

無線通信與 EMI 注意事項是否讓您感到煩躁？ 也許，您是一位 RF 專家，需要一臺能夠進行時域和頻域測量的示波器？ 不管怎樣，帶內置頻譜分析儀的 MDO3000 示波器均能勝任任務。 與那些會提供 FFT“頻譜分析”的其他示波器不同，只有 MDO3000 才內置真正的頻譜分析儀，供您在可達 3 GHz 頻率的環境下進行 RF 測量，而無需離開示波器。


特點

  • 基本頻譜分析儀，標配

  • 3 GHz 頻譜分析儀可以升級

  • 業內唯一一款真正集成的硬件頻譜分析儀

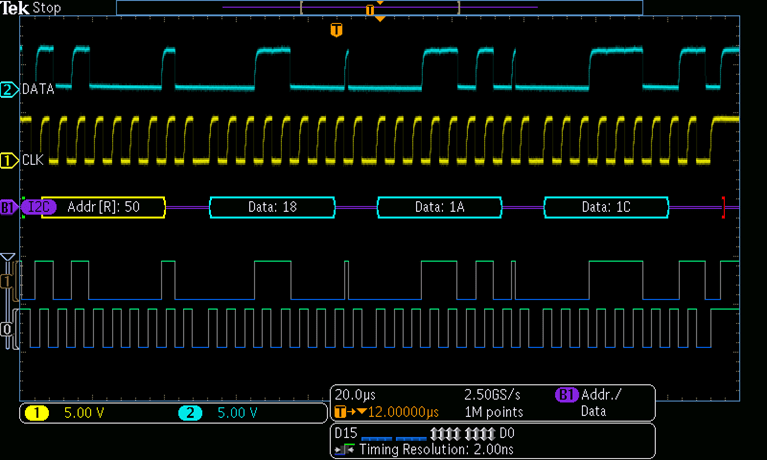

嵌入式串行總線觸發、解碼和分析

單個串行總線信號通常包括地址、控制、數據和時鐘信息；很難單獨挑出感興趣的事件。 MDO3000 系列示波器的串行應用模塊將示波器變?yōu)橐豢罾米詣?dòng)觸發、解碼和搜索來調試串行總線的強大工具。


特點

  • I2C、SPI、RS-232 / 422 / 485 / UART

  • CAN/CAN FD、LIN、FlexRay

  • I2S/LJ/RJ/TDM

  • MIL-STD-1553、USB、以太網

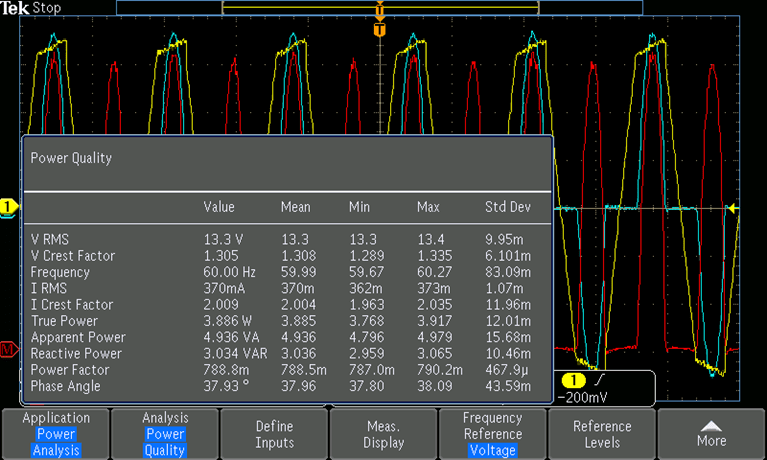

功率測量和分析

隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。 待機功率限制、更高的開關速度和信號范圍和更低漏電流的半導體器件，正在將測試條件推向新的高度。 MDO3000 可提供電源測試解決方案來應對這些不斷變化的要求。


特點

  • 開關設備的功率損耗測量

  • 紋波和噪聲的測量和分析

  • 檢定功率半導體器件

  • 調試有源功率因數校正電路

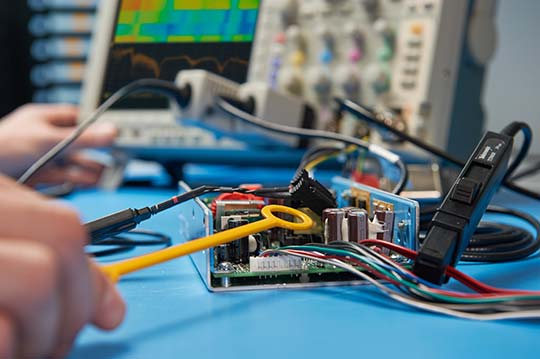

電磁干擾 (EMI) 和電磁兼容性 (EMC)

執行設計 EMI/EMC 測試時，始終存在失敗風險；從而導致進度和預算問題。 內置頻譜分析儀的 MDO3000 可讓您在實驗室中執行預一致性測試，可顯著提高完整 EMI 一致性測試第一次就成功通過的概率。

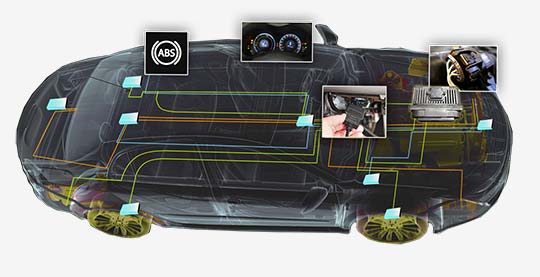

汽車總線 – CAN/CAN FD 觸發、解碼和分析

當今汽車的技術要求所要求的電子器件和系統比以往更復雜、更敏感。 泰克 MDO3000 是六合一儀器，旨在幫助應對這些先進技術的測試和驗證挑戰。 現在一臺儀器可用于以下用途：

  • 調試和驗證 CAN FD、CAN、LIN 和 FlexRay

  • 混合動力/電動車輛的大功率測試

  • 驗證車載無線系統

  • 新器件評估（MEMS 傳感器、LED 驅動器、LED



 MDO3012MDO3014MDO3022MDO3024MDO3032MDO3034MDO3052MDO3054MDO3102MDO3104
模擬通道2 4 2 4 2 4 2 4 2 4
模擬通道帶寬100 MHz100 MHz200 MHz200 MHz350 MHz350 MHz500 MHz500 MHz1 GHz1 GHz
上升時間（典型計算值）
（10 mV/格設置，50 Ω 輸入終端）		4 ns4 ns2 ns2 ns1.14 ns1.14 ns800 ps800 ps400 ps400 ps
采樣率（1 個通道）2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s5 GS/s5 GS/s
采樣率（2 個通道）2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s2.5 GS/s5 GS/s5 GS/s
采樣率（4 個通道）-2.5 GS/s-2.5 GS/s-2.5 GS/s-2.5 GS/s-2.5 GS/s
記錄長度（1 個通道）10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M
記錄長度（2 個通道）10 M10 M10 M10 M10 M10 M10 M10 M10 M10 M
記錄長度（4 個通道）-10 M-10 M-10 M-10 M-10 M
帶有 MDO3MSO 選件的數字通道16 16 16 16 16 16 16 16 16 16
帶有 MDO3AFG 選件的任意函數發生器輸出1 1 1 1 1 1 1 1 1 1
