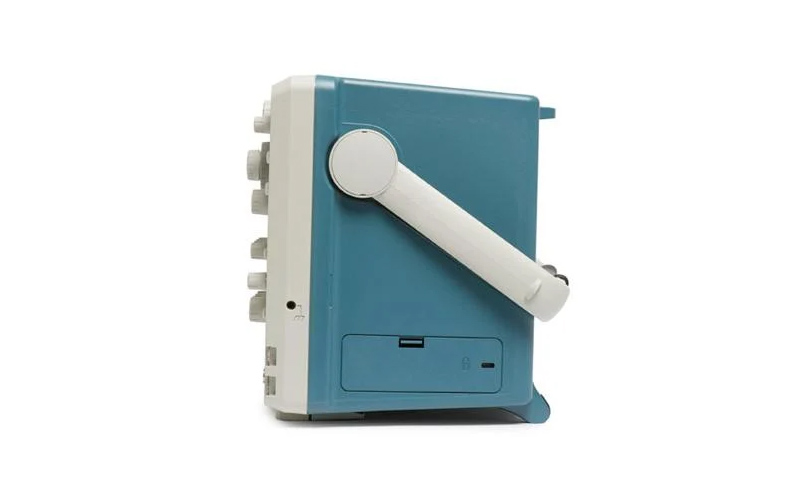

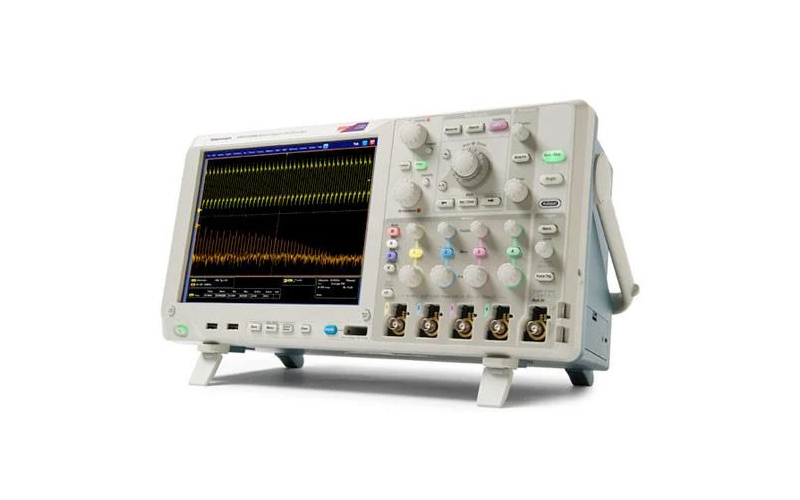

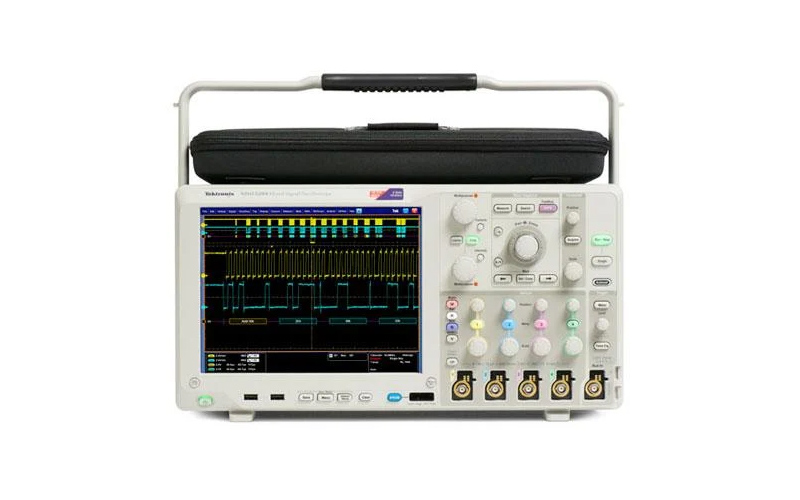

美國泰克 MSO5000 / DPO5000系列 混合信號示波器

高級信號測量和分析標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。特點使用廣泛的標準測量工具檢定信號參數高級抖動和定時分析可檢定

咨詢電話：400-838-1718

3-series-embedded-serial-bus-analysis

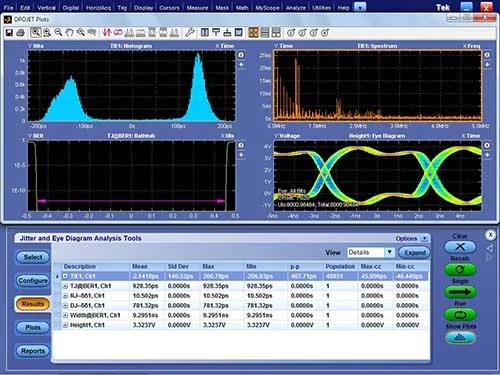

高級信號測量和分析

標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。

特點

  • 使用廣泛的標準測量工具檢定信號參數

  • 高級抖動和定時分析可檢定信號完整性問題以及信號源

  • SignalVu 軟件可提供寬帶頻譜分析和測量功能，以及音頻、調制、射頻脈沖和穩定時間選件

  • TekScope AnywhereTM 軟件支持離線測量和分析


串行分析和一致性測試，正確完成

對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。

特點

  • 協議解碼以及串行觸發和分析選件，適用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay

  • 自動一致性測試軟件包，適用于 USB 2.0、以太網、HSIC、MOST 和 BroadR-Reach

3-series-power-measurements-and-analysis
emi-replay-with-spectrogram-4-channel

自動功率測量

如今的高效功率轉換器的每瓦特輸出需要的輸入功率更低，但它們在電源測量方面也要求更高。 自動功率測量可確保簡單、可重復的結果，用于驗證和優化電源電路性能。

特點

  • MOSFET 開關損耗和安全作業區分析

  • IEC61000-3-2 預一致性的功率因數和諧波測量

  • 電路內電感器和變壓器損耗測量

  • USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器一致性測試

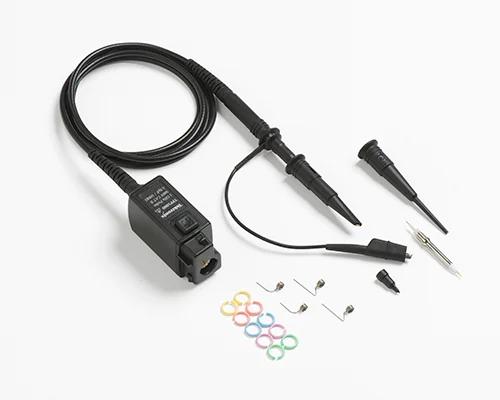

業內最佳探頭。 標準。

作為測量信號路徑中的關鍵元件，探頭不容忽視。 購買 MSO/DPO5000B 系列示波器時，您還可免費獲得業內最佳無源探頭。 由于擁有業內最佳負載 (3.9 pF) 和高達 1 GHz 的帶寬，TPP 系列探頭將成為您日常使用的隨身探頭。

特點

  • TPP 系列探頭為標配，每條模擬通道一只

  • 3.9 pF 的業內最佳電容性探頭負載

  • 500 MHz 或 1 GHz 探頭帶寬

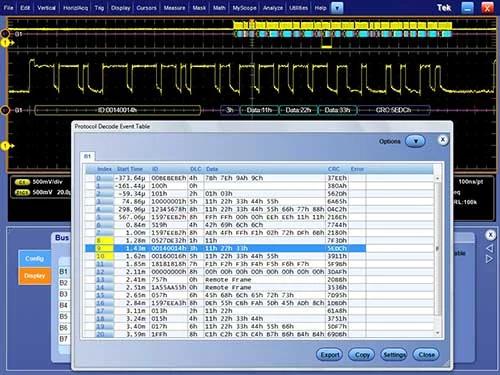

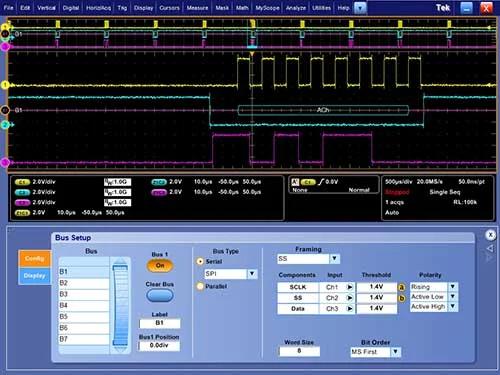

嵌入式串行解碼和分析

I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網和 MIL-STD-1553B 協議解碼、串行觸發和分析，可簡化高級系統設計調試和驗證。

特點

  • 選件 SR-AERO MIL-STD-1553B 串行數據包內容協議觸發和解碼

  • 選件 SR-COMP RS-232/422/485/UART 串行數據包內容協議觸發和解碼

  • 選件 SR-DPHY MIPI? D-PHY 串行數據包內容上自動解碼和搜索

  • 選件 SR-EMBD I2C 和 SPI 串行數據包內容協議觸發和解碼

  • 選件 SR-ENET 10BASE-T 和 100BASE-TX 串行數據包內容上協議搜索和解碼

  • 選件 SR-USB USB 2.0 串行數據包內容低速、全速和高速協議觸發和解碼

串行一致性測試

使用自動一致性測試確保 USB 2.0 和以太網串行總線設計的互操作性

特點

  • 選件 ET3 對 10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持

  • 選件 USB2 通過自動儀器和測試模式控制，進行“一觸即成的”一致性測試

  • 選件 HSIC 主控和設備設計電氣信號質量測試和協議驗證

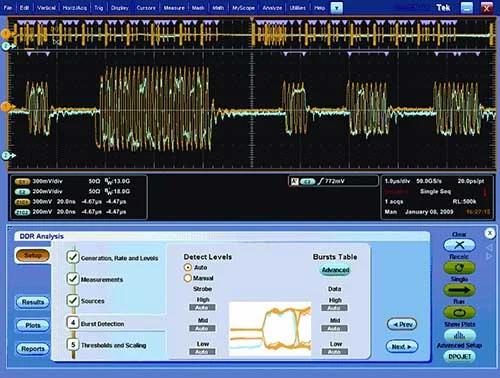

  • 選件 DDRA 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包

Fig_57_8605
DPO5000_eye_dark_panel

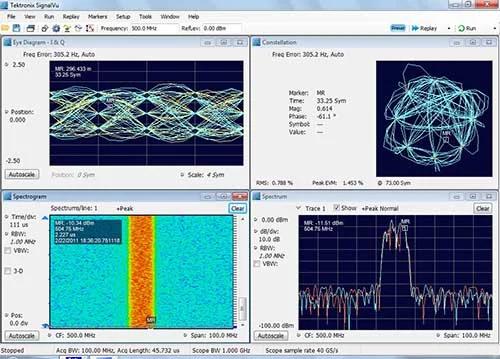

寬帶射頻分析

SignalVu 射頻和矢量信號分析軟件可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 使用 SignalVu 輕松驗證寬帶設計并檢定寬帶頻譜事件。

特點

  • 選件 SVE：SignalVu Essentials 可提供寬帶頻譜分析和測量功能

  • 選件 SVA：SignalVu AM/FM/直接音頻測量

  • 選件 SVM：SignalVu 通用調制分析

  • 選件 SVP：SignalVu 高級脈沖信號分析

  • 選件 SVT：SignalVu 穩定時間測量 - 頻率和相位


示波器概況


MSO5034B

DPO5034B

MSO5054B

DPO5054B

MSO5104B

DPO5104B

MSO5204B

DPO5204B

輸入通道4
帶寬350 MHz500 MHz1 GHz2 GHz
計算的上升時間1 ns700 ps350 ps175 ps
DC 增益精度±1.5%，高于 30°C 時按 0.10%/°C 降額
帶寬限制視儀器型號而定：1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz
有效位數（典型值）6 位（儀器帶寬時 10 divp-p 正弦波輸入，100 mV/div，50 ? 輸入阻抗，最大采樣速率，1k 點記錄長度）
隨機噪聲（RMS，典型值，采樣模式，全部帶寬，50 Ω）

1 mV/div173 μV178 μV68 μV70 μV

2 mV/div216 μV236 μV128 μV158 μV

5 mV/div231 μV281 μV214 μV307 μV

10 mV/div305 μV340 μV315 μV485 μV

20 mV/div504 μV523 μV547 μV791 μV

50 mV/div1.15 mV1.17 mV1.29 mV1.82 mV

100 mV/div2.40 mV2.46 mV3.08 mV4.75 mV

1 V/div22.96 mV22.98 mV23.15 mV29.58 mV
最大采樣率（所有通道）5 GS/s5 GS/s5 GS/s5 GS/s
最大采樣率（1 條或 2 條通道)5 GS/s5 GS/s10 GS/s10 GS/s
最大等效時間采樣率400 GS/s
標配最大記錄長度25 M25M（4 通道）
50M（1 通道或 2 通道）
選配選項 5RL 時最大記錄長度50 M50M（4 通道）
125M（1 通道或 2 通道）
選配 10RL 時最大記錄長度125 M125M（4 通道）
250M（1 通道或 2 通道）
