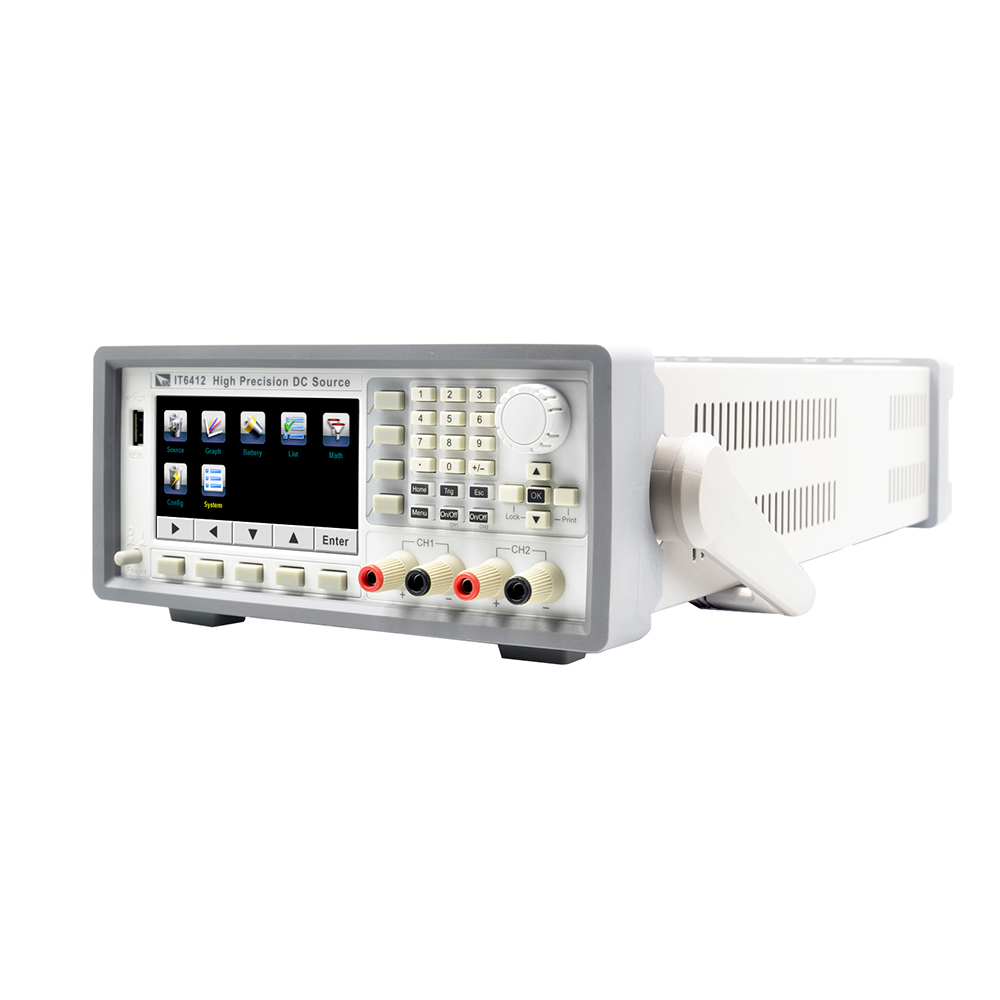

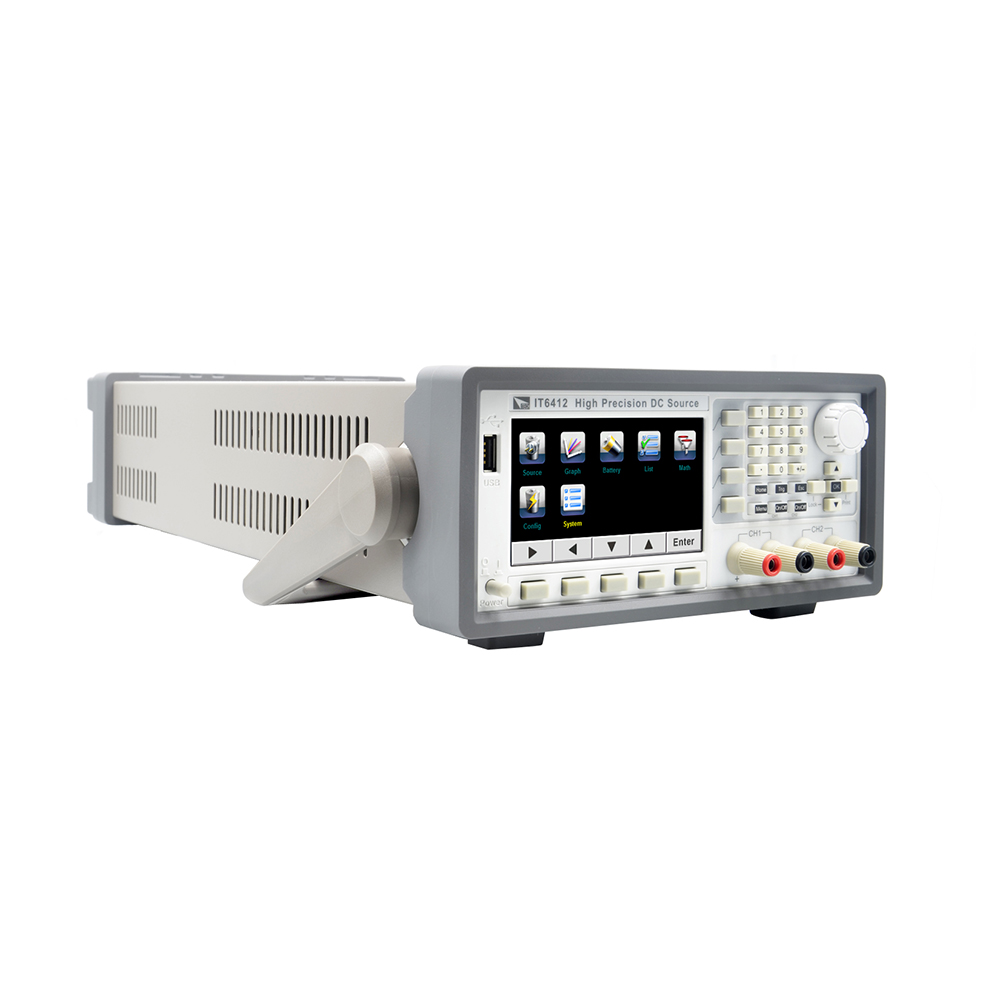

IT6400系列擁有雙極性電壓/電流輸出，可以用作雙極電源或雙極電子負載，其電池特性模擬功能尤其適用于便攜式電池供電產品的測試。高達1nA的解析度，小于20us的快速動態響應時間，和速度切換模式可讓電壓或電流的上升波形高速且無過沖，上升時間最快可達150us。同時，用戶還可以通過波形顯示功能實現示波器的體驗，讓使用更加簡易和有效。廣泛應用于便攜式電池供電產品測試、移動電源測試、LED測試等領域。
咨詢電話：400-838-1718
產品特點
? 單通道輸出功率可達150W，電壓可達±60V，電流可達±10A
? 高性能彩色液晶顯示屏，提供雙通道輸出顯示主界面 *1
? 雙極性雙范圍輸出
? 電池特性模擬功能
? 示波器波形顯示功能
? 較快動態響應，響應時間小于20 us.
? 較快電壓上升速度，滿載上升可達150us
? 電流顯示解析度可達1nA
? 電流設定值解析度可達1uA
? 較小電流紋波可達2uArms
? 內建高精度DVM
? 可變輸出阻抗
? 適用于便攜式電池供電產品的測試
? LED測試無過流
? Relay Out 功能可實現與負載端電氣隔離
? 高速AD采樣
? List功能可按照程序所編的電壓電流值輸出

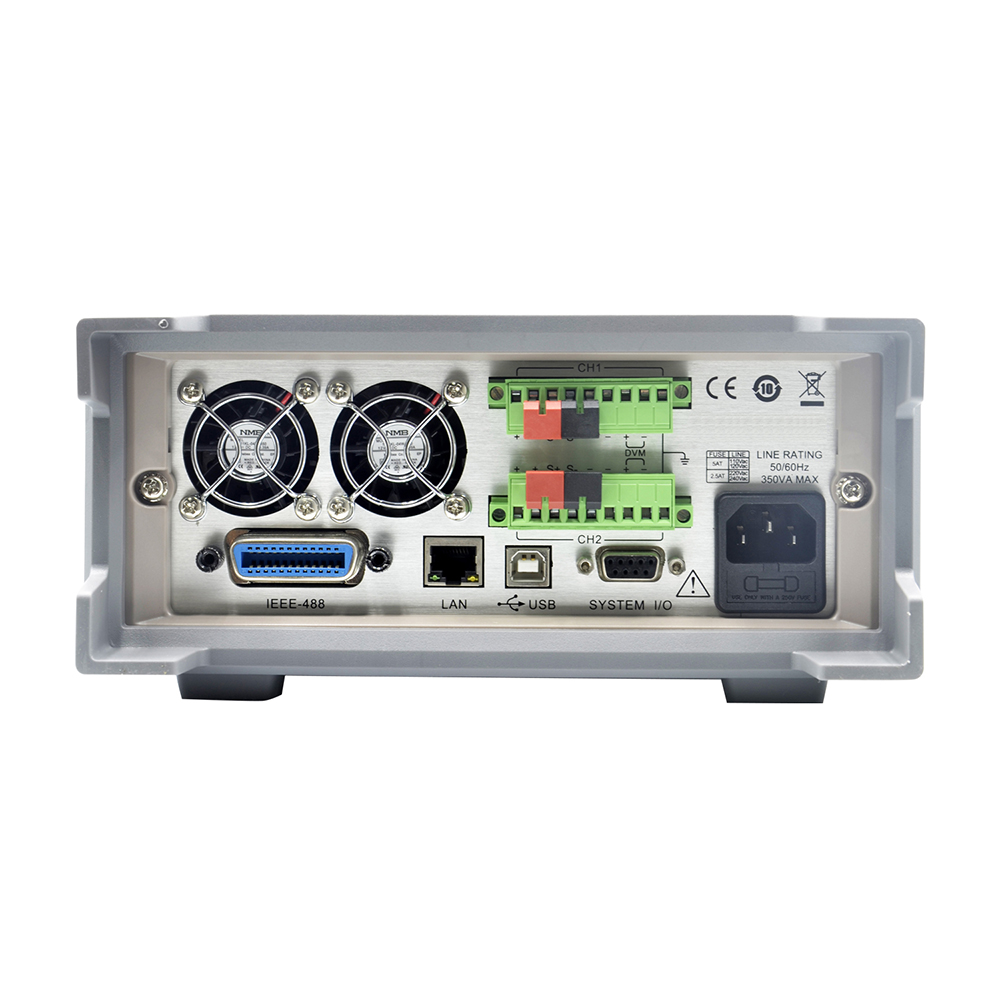

? 標配有LAN/USB/GPIB通信接口
*1：IT6402/IT6412/IT6412S提供此功能
產品功能與優勢

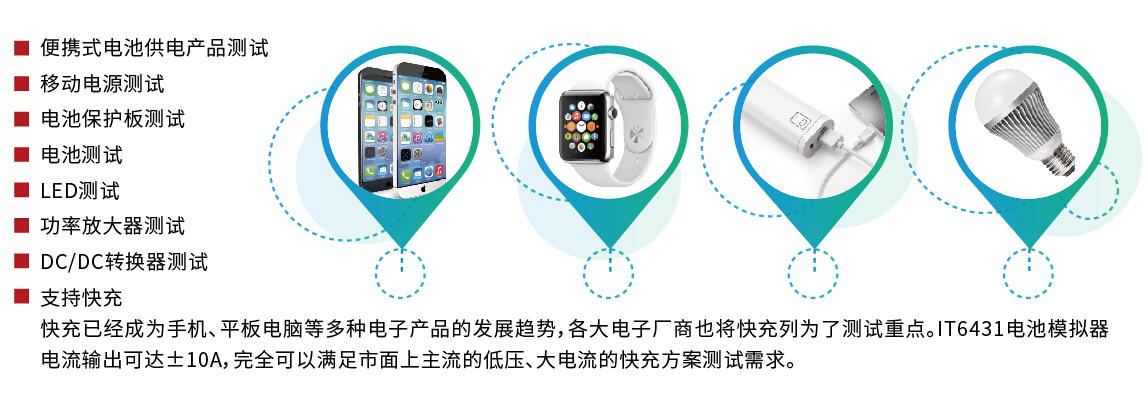

應用范圍
雙極性輸出
IT6400系列高速線性直流電源可以提供雙極性輸出，其單通道電壓輸出范圍達到±60V，電流輸出范圍達±10A，擁有多功能和高性能輸出，滿足多樣性的測試需求。IT6402/IT6412是雙通道電源，且每個通道均可雙范圍輸出，用戶可以根據測試需求進行切換，單臺設備即可完成測試手機和充電器，方便使用。

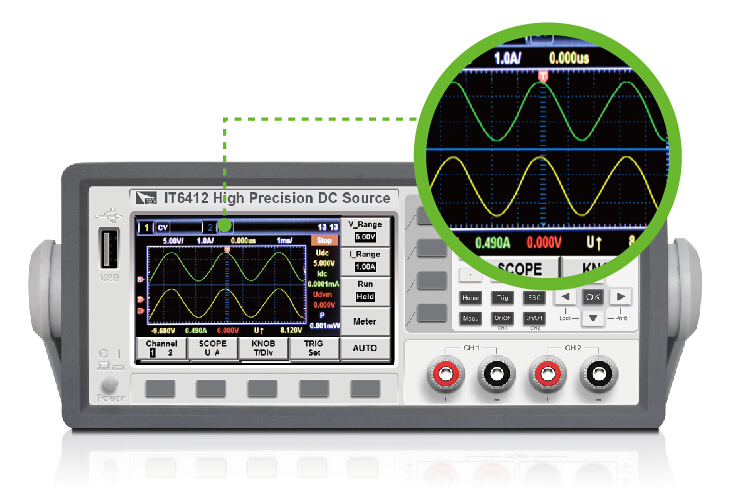

示波器波形顯示功能
IT6400系列直流電源提供基于采樣數據顯示波形功能，界面上可顯示或隱藏輸入單元的電壓或電流波形，并且可通過脈動旋鈕靈活調節。圖形顯示界面色彩分明，在實現示波器體驗的同時，您還可以通過全新的截屏功能鍵，將當前屏幕圖片保存，讓使用起來更加簡易、有效。

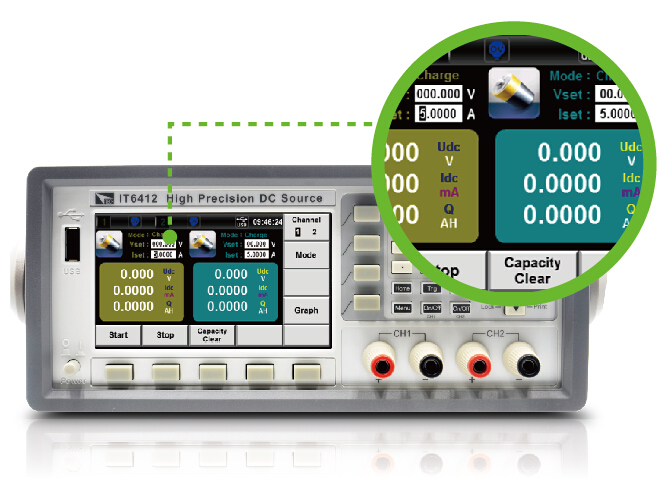

電池模擬特性功能
IT6400系列直流電源因其電流雙極性設計，以及0~20Ω可變的輸出阻抗，適用于對各類便攜式電池進行充、放電試驗，還可以模擬電池的充放電特性協助進行其他各項測試，一臺儀器可實現多種用途，精簡測試設備，優化測試流程。

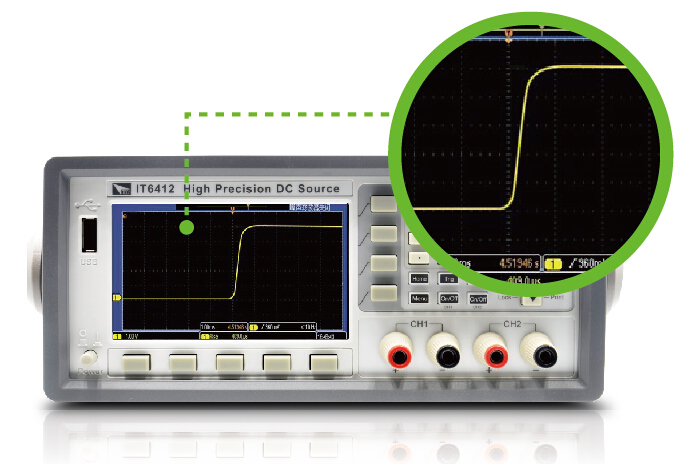

較快動態響應，響應時間小于20us
IT6400系列直流電源具有較快的動態響應能力，50%-100% LOAD時，恢復到50 mV 響應時間不超過20uS 。速度切換模式可以保證電壓或電流的上升波形高速且無過沖，為待測物提供了穩定的供電，確保了安全性，特別適用于LED測試。

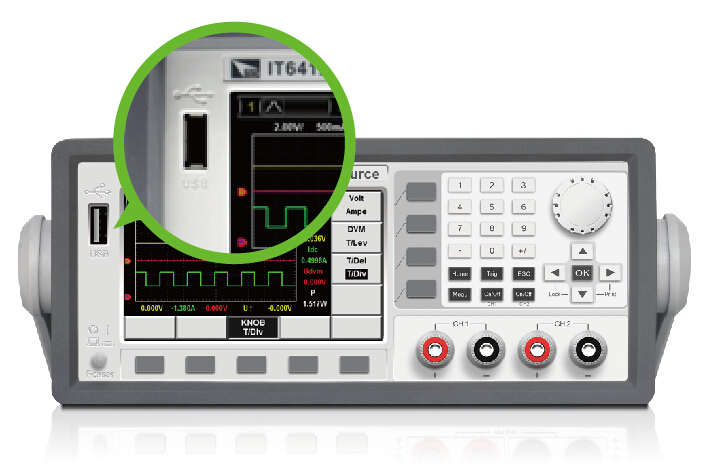

截屏功能
IT6400系列直流電源為方便用戶的數據分析，較大程度提升用戶的使用體驗，提供了人性化的截屏功能。您只需在電源前面板上按下截屏鍵，即可將當前屏幕圖片截圖并保存到外圍設備存儲盤（USB）中。方便您對數據及波形進行二次分析。IT6400系列同時在前面板設置了USB接口，滿足了用戶對數據保存的時效性和便捷性。
DVM測試功能
IT6400系列直流電源同時提供了豐富的電能基礎測量功能，內置了高精度的DVM數字電壓表用來量測外部電壓，顯示分辨率高達1mV。量測的數據會顯示在屏幕上對應通道面板。利用示波器波形顯示功能，還可以觀測DVM量測電壓波形的變化情況。
選件&配件

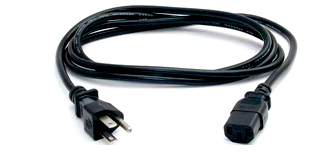

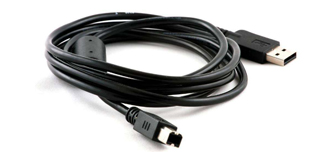

 AC電源線(配件） AC電源線(配件） |  USB直連線（配件） 用于USB口通訊 |

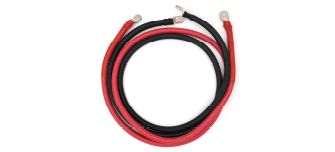

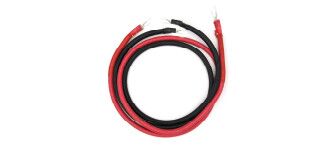

IT-E33620-OO（選件） 360A/2m/圓端子 紅黑測試線一對 |
IT-E32420-OO（選件） 240A/2m/圓端子 紅黑測試線一對 |
IT-E32410-OO（選件） 240A/1m/圓端子 紅黑測試線一對 |
IT-E31220-OO（選件） 120A/2m/圓端子 紅黑測試線一對 |
IT-E30615-OO（選件） 60A/1.5m/圓端子 紅黑測試線一對... |
IT-E30312-YY（選件） 30A/1.2m/Y端子 紅黑測試線一對 |
IT-E30320-YY（選件） 30A/2m/Y端子 紅黑測試線一對 |

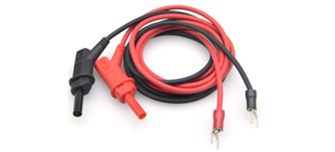

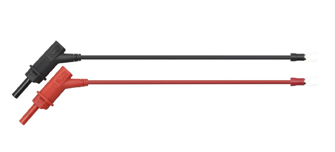

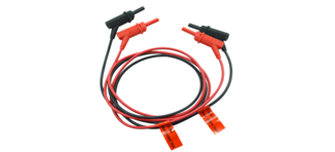

IT-E30110-AB（選件） 10A/1m/鱷魚夾-香蕉插頭 紅黑測試... |
IT-E30110-BB（選件） 10A/1m/香蕉插頭-香蕉插頭 紅黑測... |
IT-E30110-BY（選件） 10A/1m/香蕉插頭-Y端子 紅黑測試... |
參數 | IT6411 | ||
量程類 | High Range | Low Range | |
額定值 ( 0 °C-40 °C) | 電壓 | ±15V | ±9V |
電流 | ±3A | ±5A | |
功率 | 45W | ||
負載調節率 ?8?4(％of Output+Offset) | 電壓 | ≤0.01%+2mV | |
電流 | ≤0.05%+1mA | ||
電源調節率 ?8?4(％of Output+Offset) | 電壓 | ≤0.02%+2mV | |
電流 | ≤0.05%+1mA | ||
設定值解析度 | 電壓 | 1mV | |
電流 | 0.1mA | ||
OVP | 10 mV | ||
回讀值解析度 | 電壓 | 1mV | |
電流 | 5A Range | 1mA | |
5mA Range | 100nA | ||
設定值精確度 （12個月內、25°C±5°C) ?8?4(％of Output+Offset) | 電壓 | ≤0.02%+3mV | |
電流 | ≤0.05%+2mA (*3) | ||
OVP | 0.5V (*1) | ||
回讀值精確度 （12個月內、25°C±5°C) ?8?4(％of Output+Offset) | 電壓 | ≤0.02%+2mV | |
電流大檔 | ≤0.05%+2mA | ||
電流小檔 | ≤0.05%+2uA | ||
紋波 (20Hz -20MHz) | 電壓 | ≤ 3mVp-p / 1 mV rms | |
電流 | ≤1mArms | ||
設定值溫漂系數 (％of Output/℃+Offset) | 電壓 | 0.01%+0.2mV | |
電流 | 0.01%+0.2mA | ||
OVP | 0.1%+50 mV | ||
回讀值溫漂系數 (％of Output/℃+Offset) | 電壓 | 0.01%+0.2mV | |
電流 | 5A Range | 0.015%+0.1mA | |
5mA Range | 0.01%+2 uA | ||
上升時間（空載） | 電壓 | ≤500uS (*2) | |
上升時間（滿載） | 電壓 | ≤500uS (*2) | |
下降時間（空載） | 電壓 | ≤1mS (*2) | |
下降時間（滿載） | 電壓 | ≤500uS (*2) | |
動態響應時間 | 50%-100% LOAD 恢復到50 mV ≤50uS | ||
交流輸入 | 電壓1 | 110V±10% | |
電壓2 | 220V±10% | ||
頻率 | 47HZ-63HZ | ||
設定值穩定度-30min （％of Output +Offset） | 電壓 | 0.01%+1mV | |
電流 | 0.01%+1mA | ||
設定值穩定度-8h | 電壓 | 0.01%+1.5mV | |
（％of Output +Offset） | 電流 | 0.01%+1.5mA | |
回讀值穩定度-30min （％of Output +Offset） | 電壓 | 0.01%+1mV | |
電流 | 0.01%+1mA | ||
回讀值穩定度-8h （％of Output +Offset） | 電壓 | 0.01%+1.5mV | |
電流 | 0.01%+1.5mA | ||
保險絲規格 | 電壓 1 | 3.15AT | |
電壓 2 | 1.6AT | ||
Sense補償電壓 | 1V | ||
編程響應時間（典型值） | 5mS | ||
功率因素 | 0.7 Max | ||
最大輸入電流 | 2A | ||
最大輸入視在功率 | 200VA | ||
存儲溫度 | -10℃~70℃ | ||
保護功能 | OVP/OCP/OTP | ||
通訊接口 | GPIB/USB/LAN | ||
耐壓（輸出對大地） | 100Vdc | ||
工作溫度 | 0~40℃ | ||
尺寸 | 226mmW*88.2mmH*476.26mmD | ||
重量（凈重） | 8Kg | ||
