CP3000/4000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的BNC輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。
CP3120體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，提供70MHz的帶寬；分辨率高達1mA；需配合CPA3000放大器同時使用。
規格
| 參數 | 型號 | |||
| CP3030 | ||||
| 量程 | 5A/V 50A/V | |||
| 最小測量電流 | 5mA | |||
| 噪聲(限制帶寬20MHz) | ≤500uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低頻帶寬（-3dB） | <7Hz | |||
| 電流最大值（隨頻率上升而下降） | 量程 | 50A/V | 5A/V | |
| DC連續 | 150A | 25A | ||
| RMS(正弦波) | 150A | 17.7A | ||
| 峰值 | 500A | 500A | ||
| 終端負載要求 | 50Ω | |||
| 延時時間 | 電流系統 | 25ns | ||
| BNC線1米 | 5ns | |||
| 最大絕緣線電壓 | 600V CATII 300V CATIII | |||

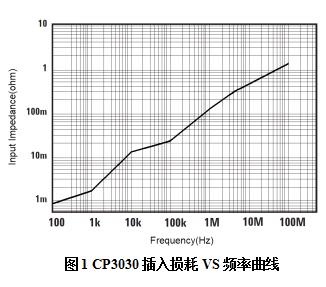

| 插入阻抗 | 參考圖1 | |||
選件
BNC輸出線CK-310/320 |
