CP9000LF系列柔性電流探頭采用雙量程設計的低頻柔性探頭?？梢詫崿F(xiàn)寬廣的電流測量范圍，量程設計從60A到60kA的測量范圍，環中間保證精度1%，整個環內精度（環交界處除外）典型值2%，帶寬高達600kHz(700mm線圈周長)或者1MHz(300 mm線圈周長)，探頭環外徑典型值8mm，耐壓值高達10kVpk，非常適合低頻大電流，大功率測試場合。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接；插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾；標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形；9V電池供電或者外部12V DC電源供電，使用更加靈活方便；過流報警功能，更具人性化設計；探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

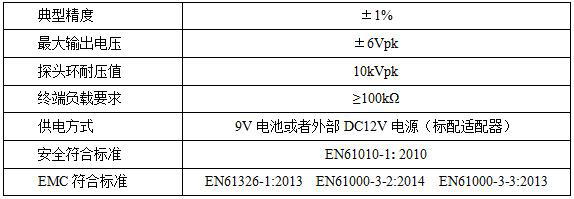

特點：
■ 典型精度 ±1%
■ 最大輸出電壓 ±6Vpk
電氣規格
（測量條件：23℃；60%RH；被測導線從探頭感應環中心穿過。）
型號 | 靈敏度（mV/A） | 峰值電流（A） | 最大噪聲 | 低頻帶寬-3dB(Hz) | 相移（50Hz | Peak didt(kA/us) | 最大噪聲 | 高頻帶寬-3dB | ||||||||
| X10 | X10 | X10 | X1 | X10 | X1 | X10 | X1 | 300mm | 700mm | |||||||
| CP9060LF | 100 | 10 | 60 | 600 | 3 | 1 | 0.45 | <0.85 | 0.015 | 0.25 | 1MHz | 600KHz | ||||
| CP9120LF | 50 | 5 | 120 | 1200 | 3 | 1 | 0.23 | <0.5* | 0.03 | 0.5 | ||||||
| CP9300LF | 20 | 2 | 300 | 3000 | 2 | 1 | 0.15 | <0.35* | 0.1 | 1.2 | ||||||
| CP9600LF | 10 | 1 | 600 | 6000 | 2 | 1 | 0.1 | <0.25* | 0.2 | 2.5 | ||||||
| CP9121LF | 5 | 0.5 | 1.2K | 12K | 2 | 1 | 0.08 | <0.2* | 0.4 | 5 | ||||||
| CP9301LF | 2 | 0.2 | 3K | 30K | 1 | 0.5 | 0.07 | <0.18* | 0.9 | 6 | ||||||
| CP9601LF | 1 | 0.1 | 6K | 60K | 1 | 0.5 | 0.07 | <0.18* | 1.8 | 6 | ||||||
選件

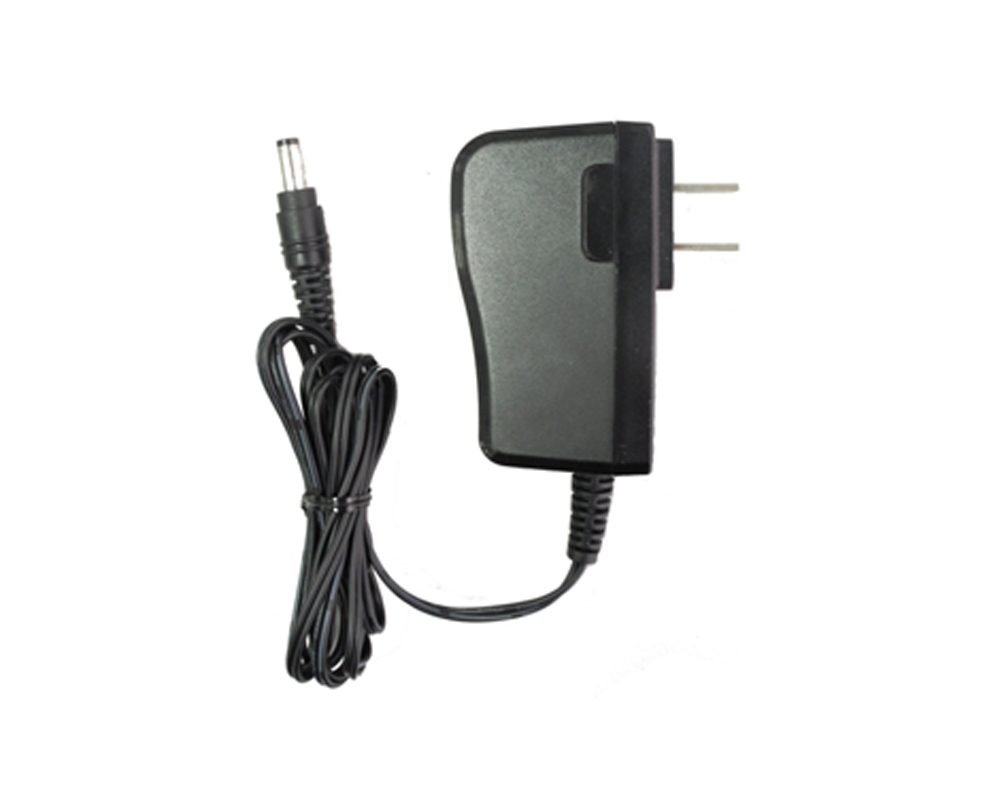

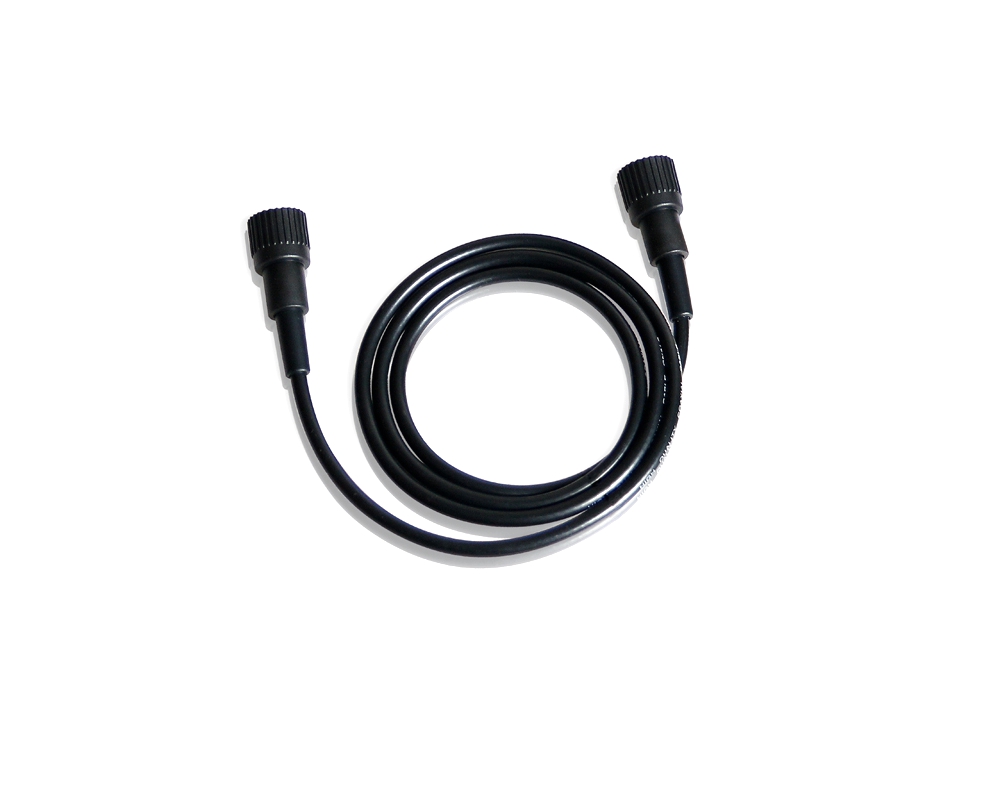

BNC輸出線CK-310/320 |  適配器CK-612 |

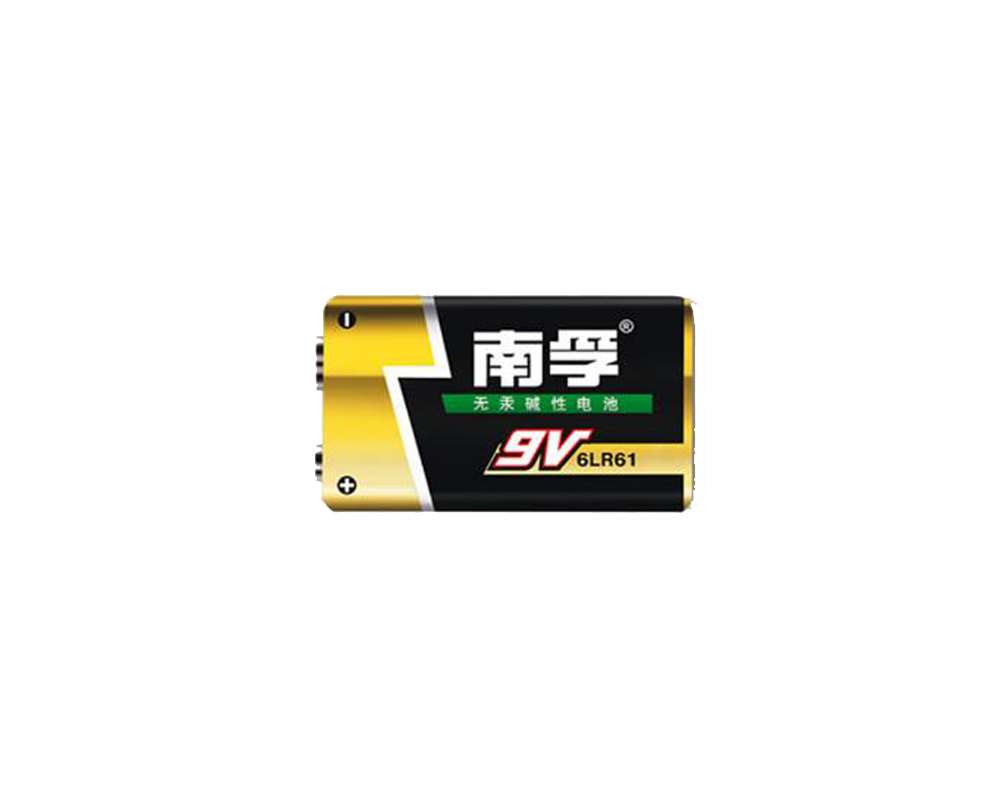

9V電池 |
