CTB系列電流探頭是一款能夠同時測量直流和交流的電流探頭。是用于AC/DC電流的可開合的夾鉗型電流傳感器。其特點包括：高精度，典型值0.3%；良好的頻率特性和溫度特性；高帶寬。CTBxxxB用12V適配器供電，CTBxxxA配合CTB104(四通道傳感器單元)使用，主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。
特點：
■ 帶寬 100KHz
■ 電流傳輸比 4mV/A
電氣規(guī)格
■ f.s.最大顯示值或刻度長度(表示額定初級電流量程)
■ rdg.讀取值(表示當前正在測量的值以及測量儀器當前指示的值)
■ 輸入正弦波﹑導體中心位置﹑CTB104組合﹑不包括各種影響
■ 輸入電阻為1MΩ以上的測量儀器
■ 測量前請正確消磁調零
型號 | CTB1000A |
額定電流 | AC/DC 1000A |
帶寬 | 20kHz |
電流傳輸比 | 2mV/A |

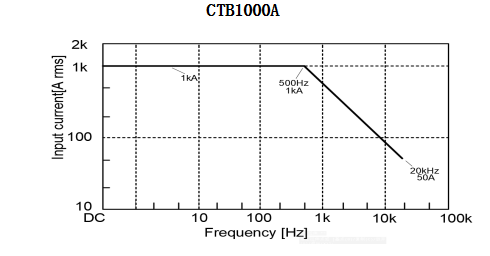

最大輸入電流 | 參考 電流額定值VS頻率曲線 |
精度 | 參考 精度列表說明 |
使用溫濕度范圍 | -40℃~85℃,80% RH以下（沒有結露） |
保證精度范圍 | 0℃~40℃,80% RH以下 |
溫漂系數 | -40℃~0℃﹑40℃~85℃ 幅度靈敏度：±0.02% rdg./℃以下 偏置電壓：≤±0.01% f.s./℃ |
可測量導體直徑 | φ50 mm以下 |
導體位置影響 | ±0.2%rdg.以下 (1000A輸入，50Hz/60Hz，使用外徑為30mm的線材情況) |
電源電壓 | ±12V |
電源容量 | ±300mA以下(1000A/45Hz測量，±12V供電 |
CTB1000A
頻率 | 振幅 | 相位 |
DC | ±0.3% rdg. ±0.02% f.s. | - |
DC < f ≤ 100 Hz | ±0.3% rdg. ±0.01% f.s. | ±0.1deg. |
100Hz< f ≤ 500 Hz | ±0.5% rdg. ±0.02% f.s. | ±0.2deg. |
500Hz< f ≤ 1kHz | ±1.0% rdg. ±0.02% f.s. | ±0.5deg. |
1kHz< f ≤ 5kHz | ±2.0% rdg. ±0.02% f.s. | ±1.5deg. |
5kHz< f ≤ 10kHz | ±5.0% rdg. ±0.05% f.s. | ±2.0deg. |
10kHz< f ≤ 20kHz | ±30% rdg. ±0.02% f.s. | ±10deg. |
