DP6020探頭是具有浮地測量功能的低壓差分探頭。測量電壓±20V(DC+Pk),其帶寬最高達200MHz，提供 10:1 的衰減設置，具有 1 MΩ 的輸入阻抗，以及 3.5 pF 的低輸入電容，可以最大程度地降低電路負載，具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
規格

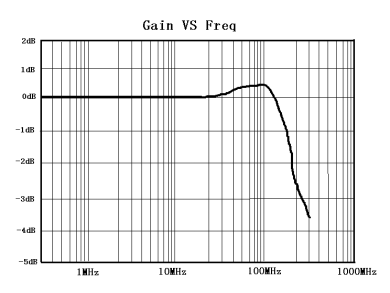

帶寬(-3dB) | 200MHz(參考圖1頻率響應曲線) | |||
上升時間 | ≤1.75ns | |||
精度(讀數的%) | ±1% | |||
衰減比 | 10:1 | |||
最大差分測量電壓(DC + Peak AC) | ±20V | |||
最大共模輸入電壓 | ±60V | |||
最大額定輸入電壓（每一端對地） | ±60V | |||
輸入阻抗 | 單端對地 | 500kΩ | ||
兩輸入端 | 1MΩ | |||
輸入電容 | 單端對地 | ＜7pF | ||
兩輸入端 | ＜3.5pF | |||
輸出電壓擺動 | ±2V(驅動50Ω示波器輸入) | |||
偏置（典型值） | ±2mV | |||
偏置調整范圍（典型值） | ±95mV | |||
CMRR | 50Hz/60Hz | ＞80dB | ||
10MHz | ＞50dB | |||
噪聲(Vrms) | 6mV | |||
過載指示電壓閥值 | ≥20V | |||
延時時間 | 探頭主機 | 11ns | ||
BNC線(1m) | 5ns | |||
過載指示燈 | 過載時，指示燈紅燈亮 | |||
終端負載要求 | 50Ω | |||
電源 | USB 5V/1A適配器 | |||
