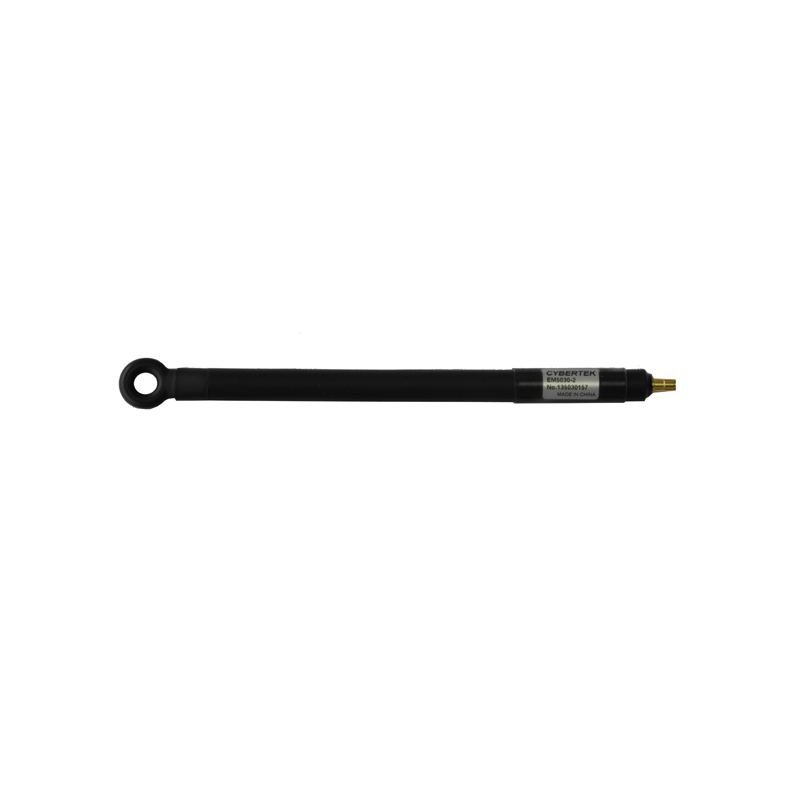

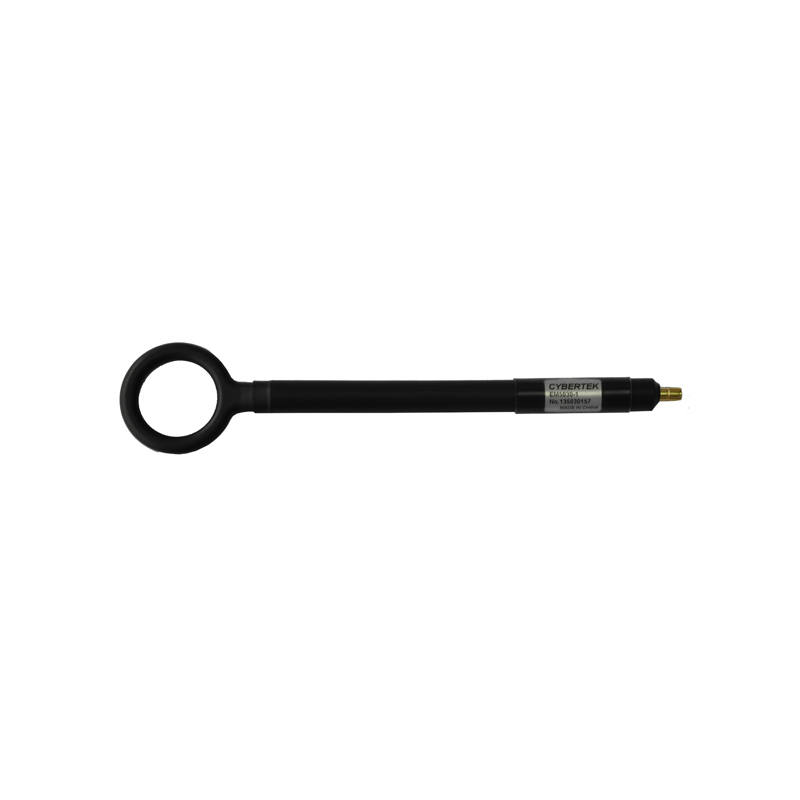

EM5030/EM5030LF系列探頭組包含了7個專門用來測試磁場（H）探頭，它有效地屏蔽了電場干擾（E），主要用于電磁兼容整改時定位干擾源的近場探頭。EM5030的頻率范圍是30MHz-3GHz，共4種探頭形狀；EM5030LF的頻率范圍是9kHz-50MHz，共3種探頭形狀。
EM5030E系列探頭組包含了2個專門用來測試電場(E)的探頭，覆蓋頻率范圍為30MHz到3GHz，主要應用于查找電場干擾源，除了探頭其他部分均為屏蔽設計。
探頭通過50?的電纜直接與頻譜儀或者示波器連接。當產品的輻射或傳導干擾超過標準時，可用近場探頭來尋找產品中哪個元件或電路產生了該頻率的干擾，能夠檢測模塊之間的耦合通道以及評估系統內信號切換速率、RF電壓等。當干擾信號比較弱時，可以配合本公司的EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系統測試靈敏度。
特點：
■ EM5030頻率范圍 30MHz-3GHz
■ 精確定位磁場干擾源
■ 電磁場強度檢測

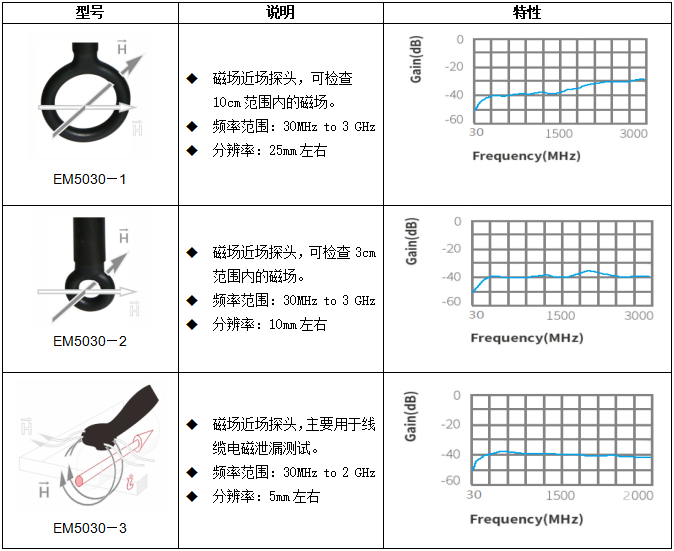

規格
選件
轉接頭CK-22 |
SMB-SMA連接線 (CK-317) |
