?超高精度(振幅)：[DC]±0.039 %、[50 Hz/60 Hz]±0.034 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°?800A額定大電流測量?DC?4MHz (CT6904A-2)寬頻帶?CMRR (共模抑制比) 120dB (100kHz)?與PW8001的組合功率精度 ±0.072%（使用U7005時）產品特點名稱CAT III 1000V※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。
咨詢電話：400-838-1718
?超高精度(振幅)：[DC]±0.039 %、[50 Hz/60 Hz]±0.034 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
?800A額定大電流測量
?DC?4MHz (CT6904A-2)寬頻帶
?CMRR (共模抑制比) 120dB (100kHz)
?與PW8001的組合功率精度 ±0.072%（使用U7005時）
產品特點名稱
CAT III 1000V
※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。
支持電流測量發展的技術

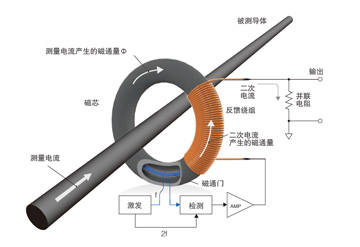

高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。

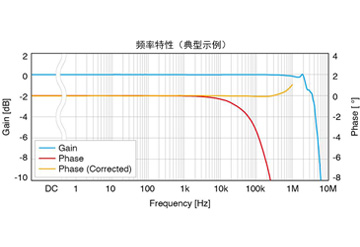

寬頻帶
額定800 A的閉口型傳感器具備高級別的頻帶DC ～ 4 MHz (CT6904A-3: DC ～ 2MHz)。與與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M力的發揮電流傳感器的性能。

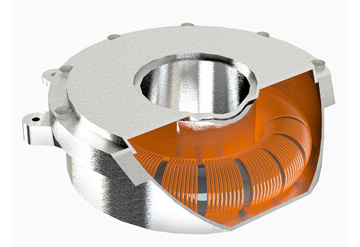

抗干擾性強
使用獨立固定盾構將相對配置分割線圈完全屏蔽，做到寬頻帶化和超強的抗干擾兩者兼?zhèn)?。能夠不受環境電壓的影響進行準確的測量。

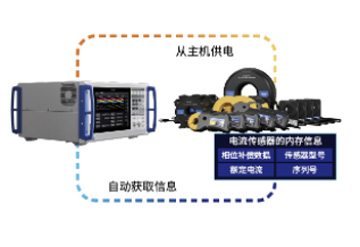

功率分析儀PW8001可自動識別電流傳感器的信息
電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。
額定電流 | AC/DC 800A |
|---|---|
最大輸入電流 | 在降額范圍內, 最大到±1200 A peak（設計值, 40℃以下且20 ms以內） |
頻率特性 | 振幅: DC?4 MHz（CT6904A-3: 2 MHz) 相位：DC?1 MHz |
線性 | ±12.5 ppm Typical |
| 偏移電壓 | ±10 ppm Typical (23℃, 無輸入) |
| 基本精度 | DC (±0.030% rdg. ±0.009% f.s. ,無相位規定) |
| 輸出電壓率 | 2 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓 |
| 對地最大額定電壓 | 1000 V CAT III |
可測導體直徑 | φ 32 mm以下 |
| 使用溫濕度范圍 | -10°C? +50°C, 80% rh以下 (無結露) |
| 電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557供電 |
| 最大額定功率 | 7 VA以下 (測量800 A/55 Hz, 電源為±12 V時) |
| 體積及重量 | 139 W × 120 H × 52 Dmm, CT6904A-2: 1.15 kg, 線長3 m, CT6904A-3: 1.45 kg, 線長 10 m |
| 附件 | 使用說明書 ×1, 攜帶包 ×1, 彩色標簽(用于識別通道) ×1, 使用注意事項 ×1 |
