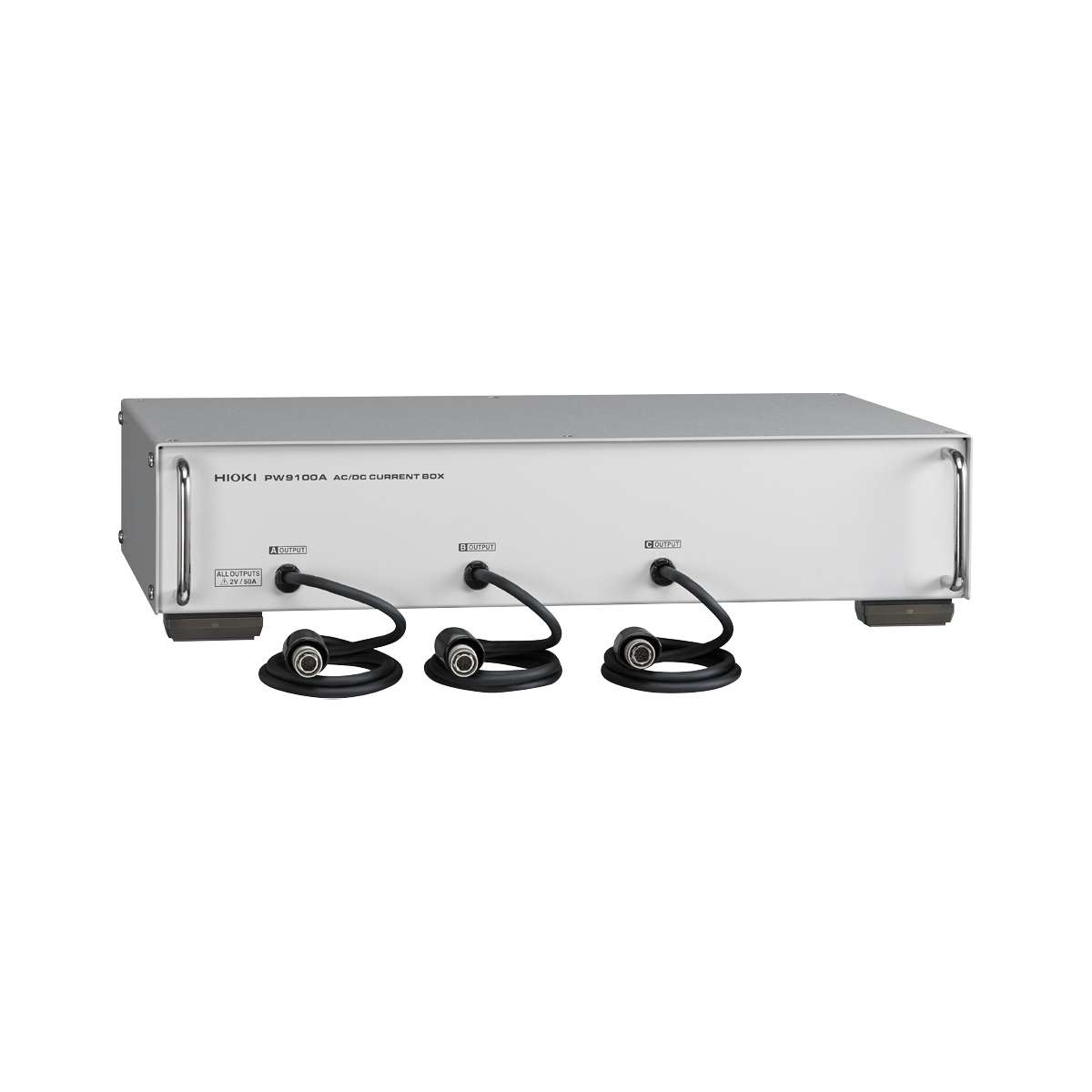

PW9100A 電流直接輸入單元 概述
實現高精度測量的功率分析儀選件
● 50A額定實現高級別的測量帶寬和測量精度
● DC~3.5MHz的大范圍頻率帶寬
● 和PW8001組合功率精度±0.055% 使用U7005時（45Hz≦f≦65Hz）
● CMRR(共模抑制比)120dB(100kHz)
● 支持測試/評估平臺的全機架尺寸
● 可與功率分析儀組合使用
逆變器測量的得力幫手
讓寬頻帶和高精度測量更加可靠。
提供可發揮功率分析儀最大潛力的直接輸入連接型電流測試工具。
能簡單更換現有的直接輸入型功率計。
如果使用兩臺PW9100A-3（3ch），則可以測量 6ch。
在功率分析儀PW8001上自動識別電流傳感器的信息
PW9100A 中搭載內存（I2C-EEPROM）。
內置高精度電流傳感器，直接連接即可測量電流。
當連接到功率分析儀 PW8001 時，會自動識別相位校準數據、額定電流、傳感器型號和序列號。
以前，需要手動輸入相位補償值。而現在能自動識別電流傳感器信息，因此出現設置遺漏或輸入錯誤，實現更準確的功率運算。
PW9100A 電流直接輸入單元 技術參數
輸入方式 | 絕緣輸入，DCCT輸入方式 |
額定輸入電流 | AC/DC 50A |
輸入通道數 | PW9100A-3: 3通道 |
最大輸入電流 | 60 A (降額范圍內, 20 ms以內的話最大允許±200 A peak (設計值)) |
頻率特性 | 振幅: DC～3.5 MHz, 相位: DC～1 MHz |
振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) |
輸出電壓比率 | 2 V/ 50 A |

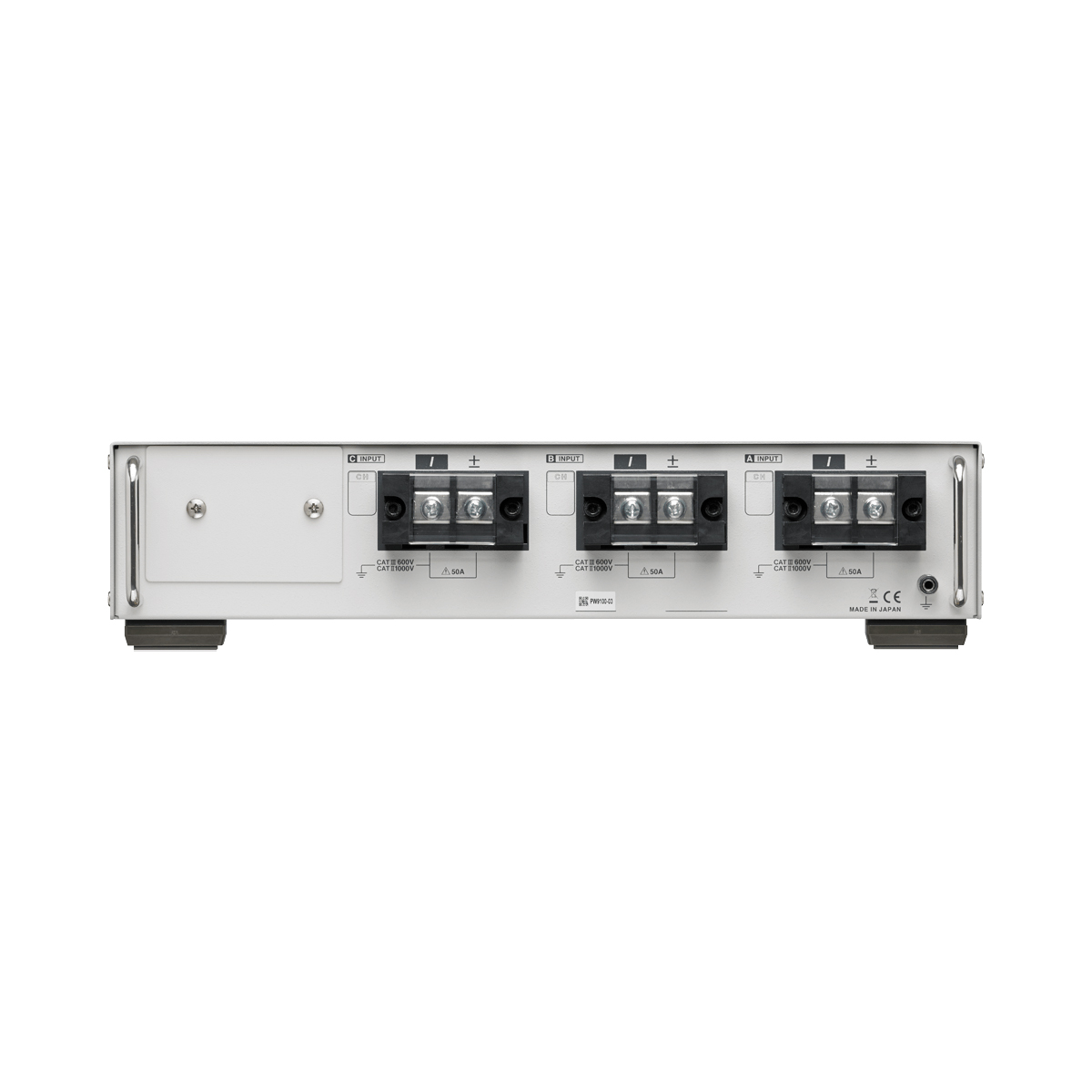

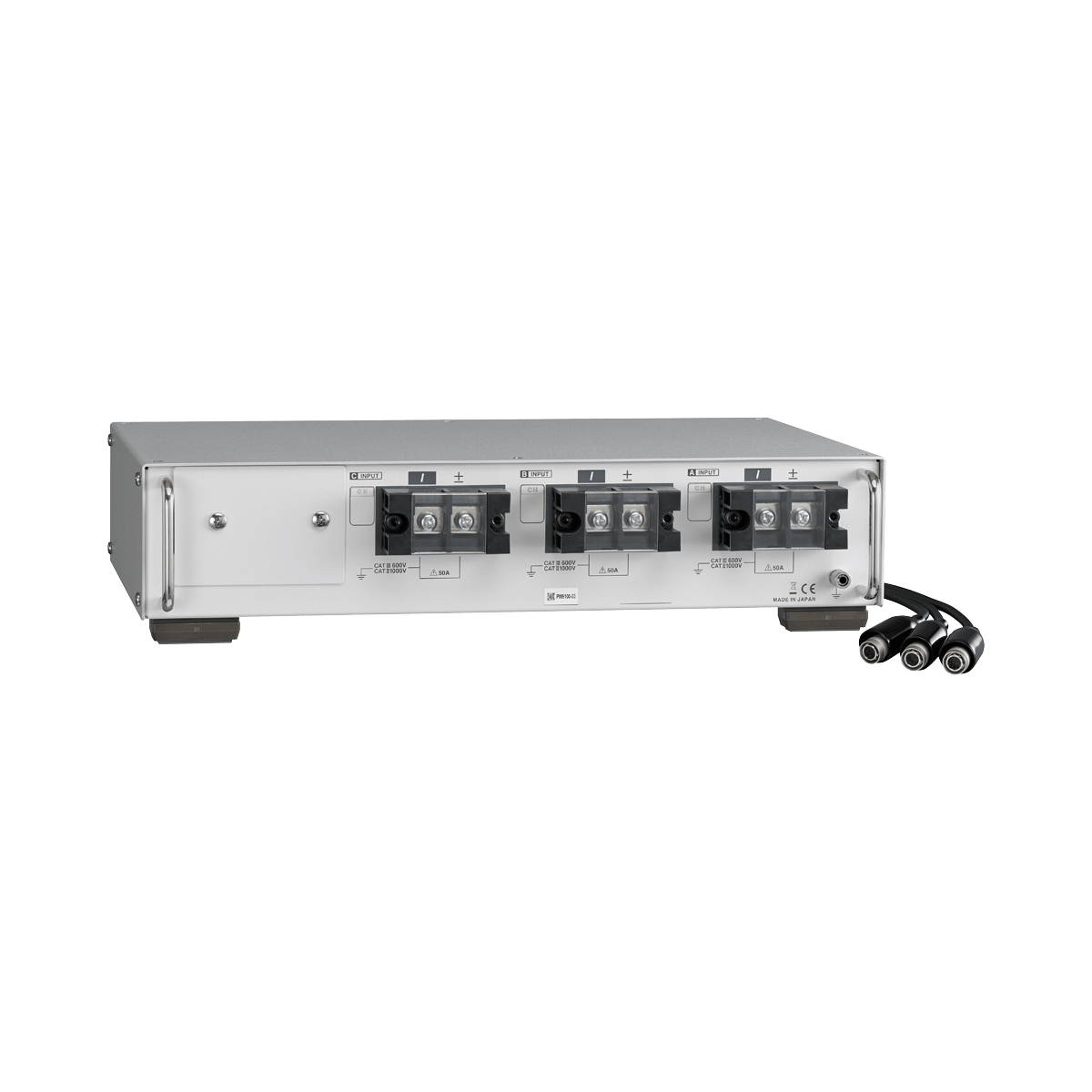

測量端子 | 端子板(帶安全防護罩)M6螺絲 |
輸入電阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
輸入電容 | 規定為測量端子-外殼(輸出側)之間40pF以下/100kHz |
使用溫濕度范圍 | 溫度 0℃～40℃, 濕度 80% rh以下 (未結露) |
電源 | 由PW8001，PW6001, PW3390供電 |
體積及重量 | 430 W × 88 H × 260 Dmm, 線長 0.8 m |
附件 | 使用說明書×1 |
