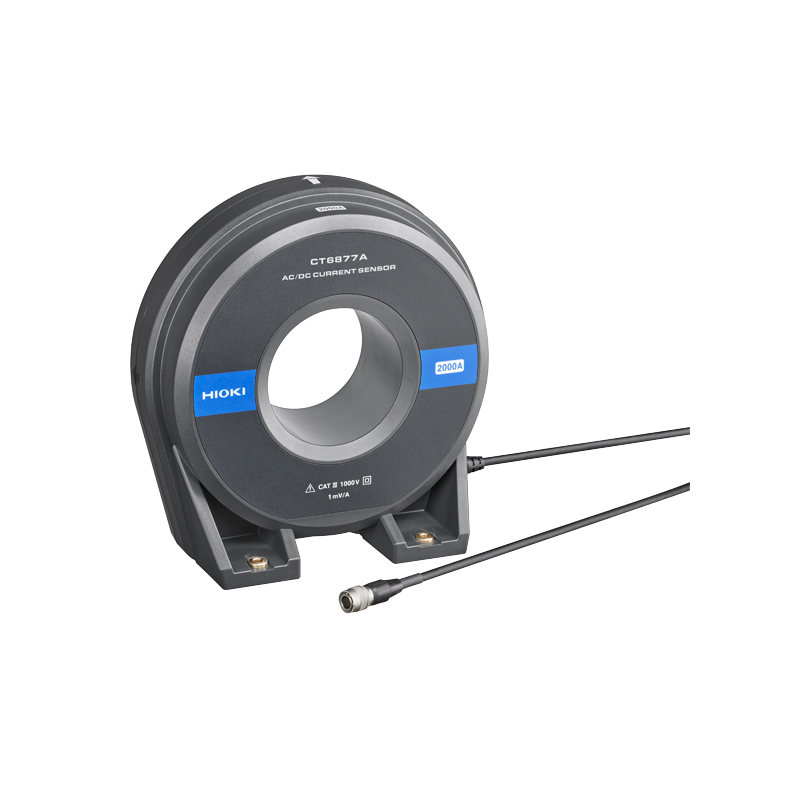

CT6877A AC/DC電流傳感器 概述
更準確地測量大電流化，高速化的變頻器的電流
● 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
● 對于EV、HEV等電動汽車的2000A大電流測量游刃有余
● 通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
● 平坦頻率特性和CMRR性能實現較高精度測量
● 可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量
● 頻帶DC~1 MHz（幅度）的良好頻率特性
● 可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
● 使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）
CT6877A AC/DC電流傳感器 技術參數
額定電流 | AC/DC 2000A |
最大輸入電流 | 降額范圍內（規定范圍內±3200 A peak） |
頻率特性 | 振幅: DC?1MHz |
線性 | ±10 ppm Typical |
偏移電壓 | ±5 ppm Typical (23℃, 無輸入) |
基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) |
輸出電壓率 | 1 mV/A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓 |
對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
可測導體直徑 | φ 80 mm以下 |
使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無結露) |
電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
最大額定功率 | 9.5 VA以下 (2000A/55Hz測量時) |
體積及重量 | 229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 線長 3 m, CT6877A-1: 5.3 kg, 線長 10 m |
附件 | 使用說明書 ×1, 線標 ×6, 使用注意事項 ×1 |
