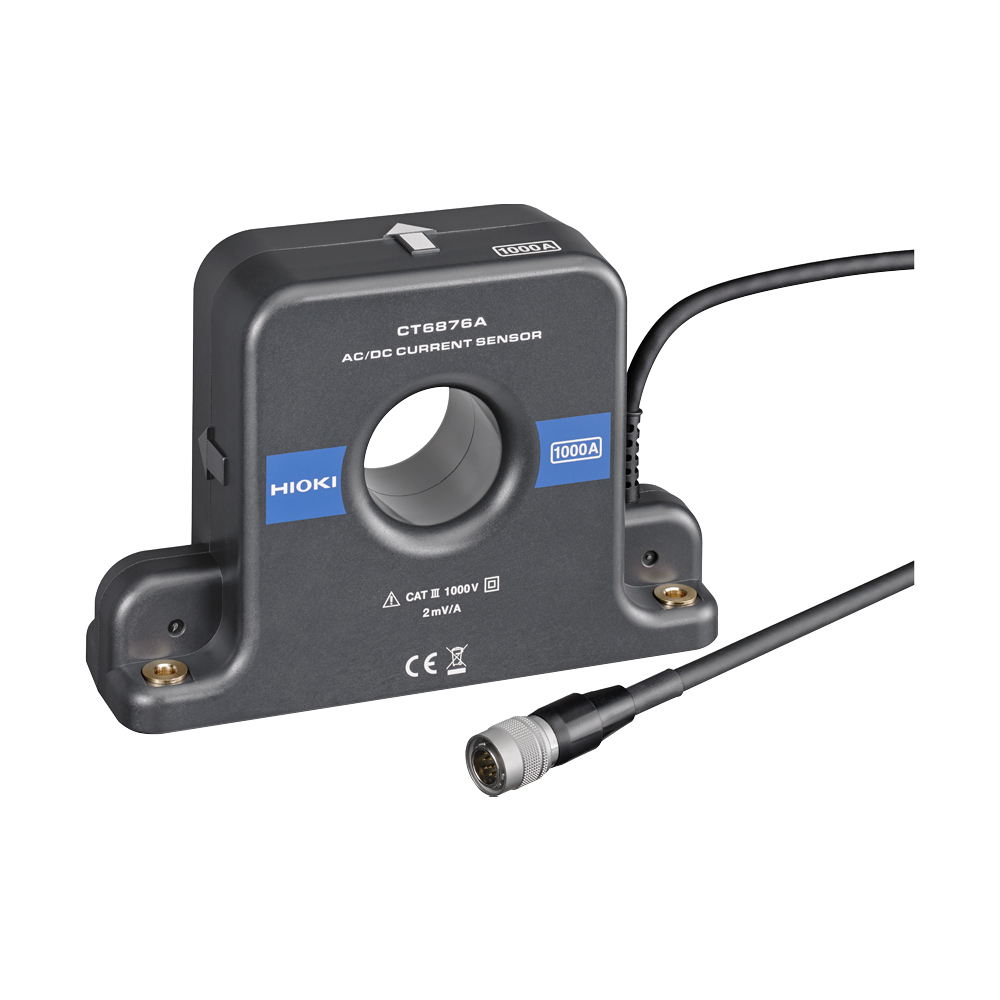

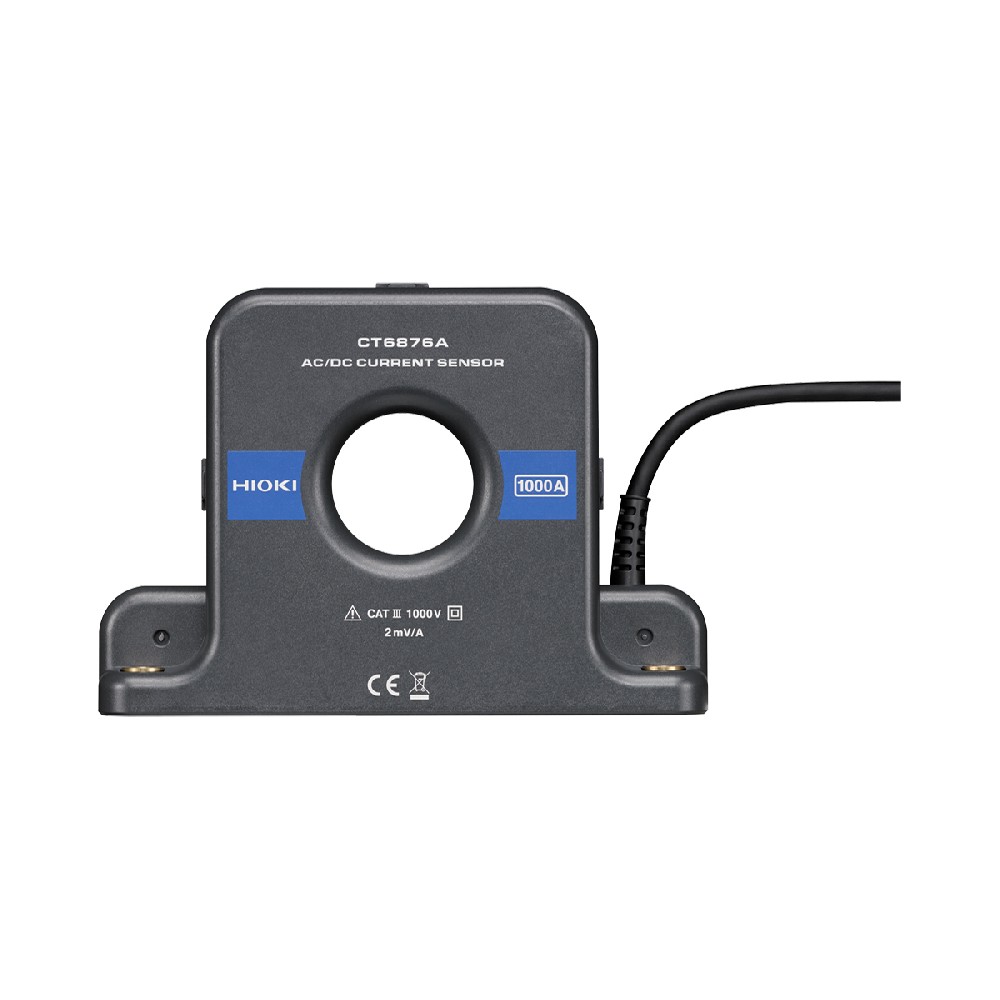

CT6876A AC/DC電流傳感器 概述

更準確地測量大電流化，高速化的變頻器的電流

● 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°

● 對于EV、HEV等電動汽車的1000A大電流測量游刃有余

● 通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能

● 平坦頻率特性和CMRR性能實現較高精度測量

● 可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量

● 頻帶DC~1.5 MHz: CT6876A（幅度），DC?1 MHz（相位）的良好頻率特性

● 可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等

● 使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）

可高精度測量AC/DC電流的閉口型電流傳感器

具有良好的頻率特性（振幅、相位）與溫度特性（靈敏度、偏移量），不僅可用于電流測量，而且也可用于高精度的功率測量。

支持電流測量發展的技術

高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。

●磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。

寬頻帶

額定1000 A的閉口型傳感器具備高級別的頻帶DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。

●電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償。可以毫不費力的發揮電流傳感器的性能。

功率分析儀PW8001可自動識別電流傳感器的信息

電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。
